El型电源变压器的计算

　El型铁芯的是最古老的一种变压器，它由E型硅钢片和I型硅钢片交叉叠合而成，在电工技术中又称为“单相壳式”，其电性能较差，至今仍在低价位电子产品中广泛应用。

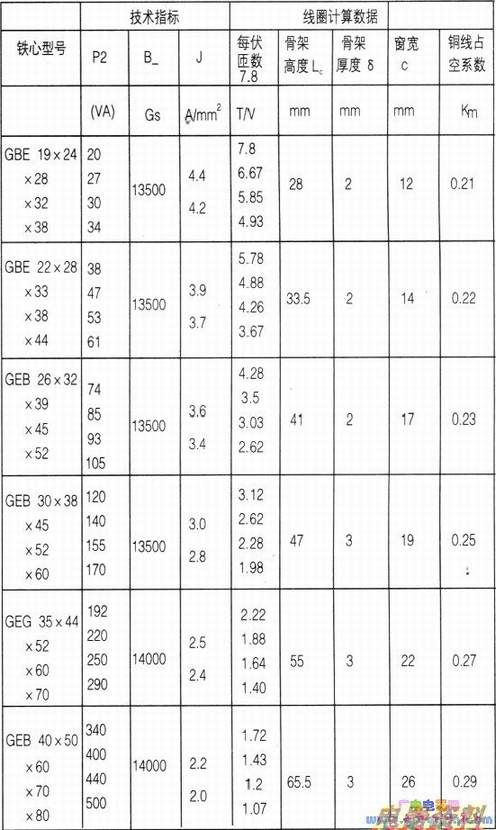

　可以根据下表来初步决定El型变压器的主要参数。具体的方法是：先根据P2选定相应的铁芯。此时可查得变压器每伏匝数，由U1、U2可分别得出初、次级的匝数。再根据表中的密度J( A/平方毫米)以及Il、l2计算出初、次级导线的截面积。
