扫频仪在电视机修理中的使用技巧

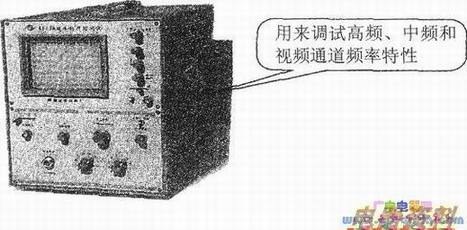

　扫频仪(特性测试仪)由扫频信号发生器和示波器组合而成，用来调试高频中频和视频通道的频率特性，还可以调试伴音中频和鉴频特性。下图所示的便是一种扫频仪，具体使用方法请参看仪器使用说明书。



　　
　　使用扫频仪时应注意下面几点：
　　
　　①应首先检查仪器本身在匹配状态下的频率特性指标是否符合技术要求，最好用外频标准信号输入给仪器频标定标，检验仪器本身频标信号是否准确。若仪器本身频标不准，则应先对仪器进行检修后再行使用，以免在维修调整中造成错误。
　　

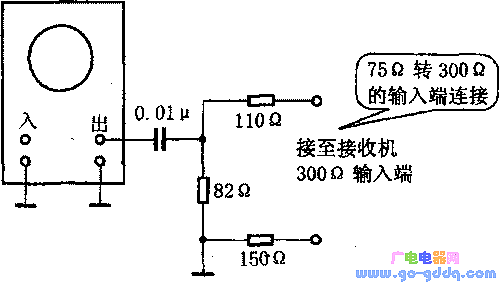

　　②扫频仪的输出和被测之间的匹配问题是十分重要的，如果不匹配，将会造成很大的测量误差。扫频仪的输出阻抗一般为75Ω，若要与300Ω的输入端相接，则可按下图所示方法进行匹配连接。
　　
　　③对于已经检波的信号，应使用开路电缆探头进行测试。
　　
　　④在调整测试中应按要求给电路输入适当大小的信号。此信号不可过大，否则将引起电路饱和或频率特性发生变化，产生假象。
