图像信号发生器在电视机维修中的使用技巧

　图像信号发生器也是维修电视机时常用的仪器。
　　
　　它通常有两种用法：一是单独使用，把它输出的信号送给电视机，通过电视机屏幕来观察和判断故障情况；二是与示波器配合使用，把它输出的信号送给电视机，由示波器来测试信号的波形和幅度，进而分析和判断故障所在。
　　

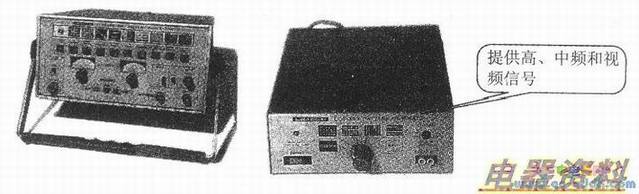

　　图像信号发生器最好能提供高、中频和视频信号，能提供点、格、棋盘、圆、多波群、阶梯、彩色和伴音等信号，并且可输出视频和射频(RF)信号。下图所示的便是一种图像信号发生器。

　　
　　各种信号的用途如下：
　　
　　(1)高频或中频信号可以用来检查高、中频通道故障，检查增益和等。
　　
　　(2)彩条信号可以用来检查和调整和视放，并用来检查彩色故障的部位。彩条信号如下左图所示。
　　

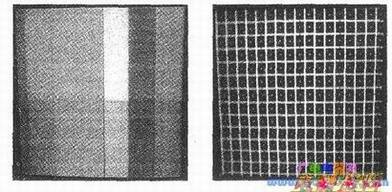

　　(3)点信号用来检查、调整聚焦性能，也可用于会聚调整。点信号如下右图所示。

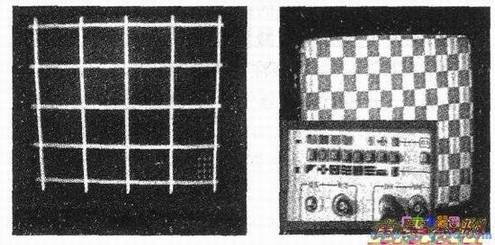

　　(4)格信号如下左图所示。棋盘信号如下右图所示。
　　
　　它们主要用来检查、调整行/场扫描特性和会聚特性。

　　(5)多波群信号可用来检查、调整通道的特性。
　　
　　(6)阶梯(即灰度)信号用来检查显像管的亮度特性以及亮度通道的动态特性，并可以判断故障所在。
　　

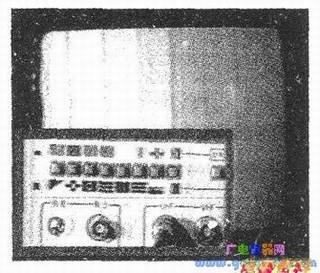

　　阶梯信号如下图所示。

　　

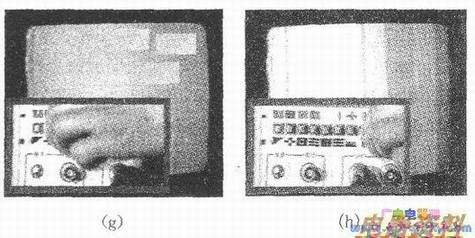

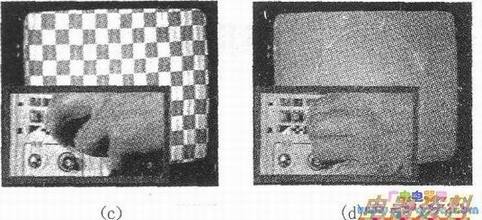

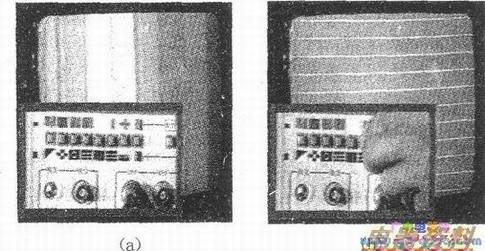

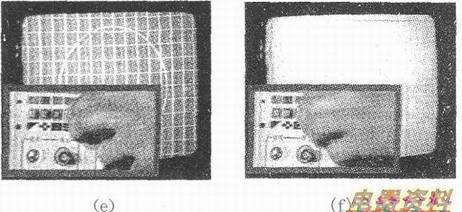

　　图像信号发生器所能提供的其他波形信号如下图所示。
