在线电阻测量的应用

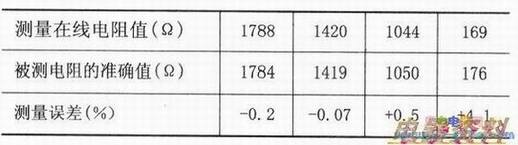

　利用四量程在线测量仪的2kΩ档先后实测4只在线的阻值，然后分别焊下的一脚，用数字测量其离线电阻的准确值，测量数据见下表所示。由下表可见，测量低阻值时误差会增加，但一般不超过±5%，若采用L7650或LF412/LF412A型低失调的高增益运放，则误差可低于±1%。
　　
　　在线测量电阻的误差是由于运放的输入偏流IIB和Rl上的Il所引起的。Il的形成是由于Ucd≠O，Ucd与运放失调电压Ul0和开环电压增益AVD有关。
　　
　　因此所用运放的Ul0=±2mV（典型值），AVD=100dB（折合l05倍），能满足常规测量要求。
