Protel Dxp 2004 SP2的全面更改

　一、删除原理图中所有元件的注释

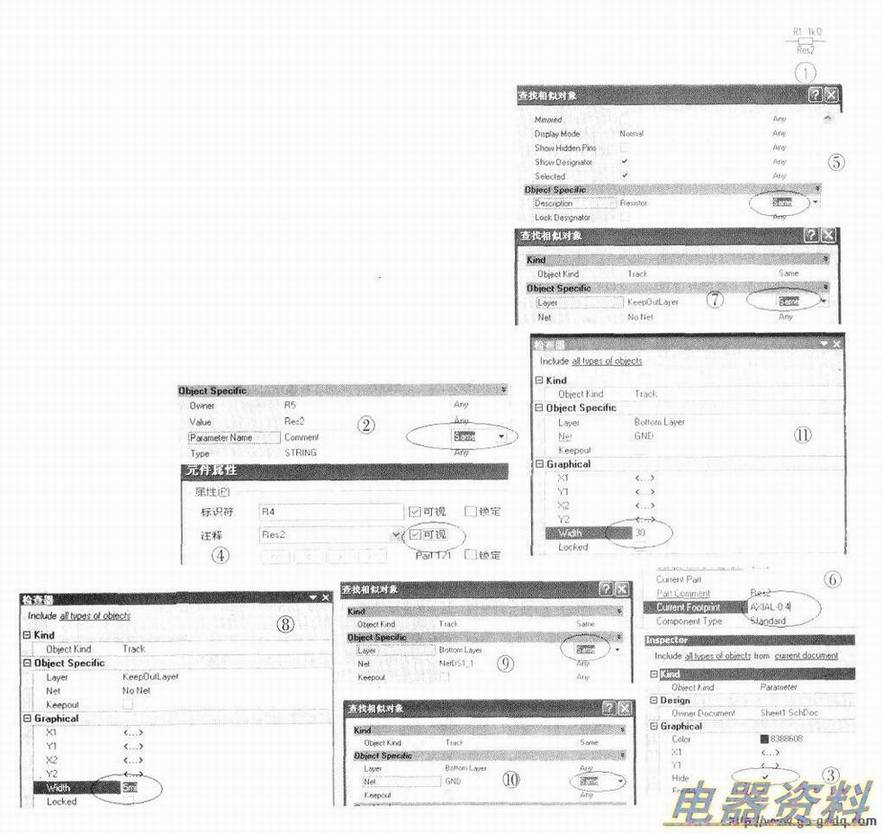

先找到原理图中的任何一个元件．如图1中的Rl，删除Rl的注释Res2．先选中Rl的图形符号，右键点击工作界面空白处，在出现的快捷菜单中，选中“查找相似对象”后，出现十字光标。点击Rl的注释Res2，出现“查找相似对象”对话框，只改动其中一项，见图2，再点击“确认”，可见原理图中所有元件的注释全部选中。点击隐藏在工作区面板的“Inspector”

　（检查员）选项卡（其实上一步完成后，该选项卡会自动出现）．点击该选项卡“Hide”后的方框见图3．可见原理图中所有元件的注释全部消失。

　二、恢复原理图中所有元件的注释

双击Rl的图形符号，出现“元件属性”对话框，勾选“注释”后的“可视”项，见图4，点击“确认”后，则Rl的注释-Res2出现。选中“Res2”．右键点击“Res2”（或者右键点击空白处，选中“查找相似对象”快捷键后，出现十字光标，再点击Rl的注释-Res2．效果一样），出现“查找相似对象”对话框，还按照图2设置，点击“确认”后，则整个原理图都被选中，点击“In-spector”选项卡．再点击该选项卡“Hide”后的方框见图3．可见原理图中所有元件的注释又全部出现了。

　三．把原理圈中所有的封装

由“AXI-ALO．3"改为“AXIAL0.4”双击原理图中电阻Rl的图形符号，出现“元件属性”对话框，在右下角的封装栏(Foot-print)．把Rl的封装由“AXIAL0.3”改为“AXI．AL0.4”，点击“确认”，Rl仍处于选中状态。鼠标右击R1的符号，出现“查找相似对象”对话框，只改动对话框中的一项，如图5所示，点击“确认”，则图中所有的电阻都处于选中状态。点击“Inspector”选项卡，把封装改为AXI-ALO．4．最后点击“Inspec-tor”选项}除“CurrentFootprint”水平栏以外的任何地方，即可把原理图中所有电阻的封装由“AXIAL0.3”改为“AXIAL0.4”，见图6，其他元件的封装改动与此类似。

　四、把印刷板电气边界的宽度由15mil改为5mil

点击其中一条边框，线宽改为Smil，该边框仍处于选中状态，鼠标右键点击空白处，选中“查找相似对象”的快捷菜单．出现十字光标。点击选中的边框，出现“查找相似对象”对话框，只改动对话框中的～项，如图7所示，点击“确认”后，则四条边框都处于选中状态，且出现“检查器”话框。在“Width”后输入“5mil"，见图8．点击除“Width”水平行以外的栏，可见四条边框的宽度都改为5mil．最后关闭“检查器”话框即可。

　五、改动PCB印刷板某一布线层或某一网络上所有导线的宽度

点击BottomLayer（底层）某一条导线，把宽度改为30mil，右键点击该导线，出现“查找相似对象”对话框，只改动对话框中的一项，如图9所示，点击“确认”后，则底层所有导线处于选中状态。如果改动GND网络所有导线的宽度，可按图10改动，则所有该网络的导线处于选中状态，在出现的“检查器”话框中，在“Width”后重新输入“30mil"，点击除“Width”水平行以外的栏，则把BottomLayer(底层)或GND（地）网络所有导线的宽度都改为了30mil，见图11．最后关闭“检查器”话框即可。

　值得注意的是，每次改动后，一定要执行“清除当前过滤器”命令，否则无法继续后面的操作。
