绘制电气原理图时的注意事项

　电气图是电气专业的工程语言，一套电气图一般包括原理图、平面布置图、接线图、设备材料表等，原理图是电气图的基础。元件及材料的造型、平面布置图、接线图都要遵照原理图要求，正确地进行扩展。在一张电气原理图中要体现出电气专业的常规性画法。

　及刀开关要根据现场安装要求正确绘制，表示电从何而来，到何处去。

　一般空气的上桩头为进电端，下桩头为出电端。刀开关也是上桩头为进电端，下桩头为出电端，典型如右图所示．这是和低压配电柜都在一楼的变电所电气原理图。

　l#(lOkV)进变压器1B降至0.4kV．进刀开关QSI上桩头，再进空气断路器QF1上桩头．QF1空气断路器下桩头出线返回柜顶工段0.7kV母线．2#变压器受电同l#变压器。

　QF3是I、Ⅱ段母线联络开关，QF3是平着画的，实际上安装为竖直安装。QF3的l端为上桩头．2端为下桩头。从右图判定联络开关QF3上桩头接QF2出线方向．QF3下桩头接QF1出线方向，QF3受电端因运行方式而变化。QF3的变化为左图的画法，接线方式发生了改变。QF3上桩头接QF1出线方向．QF3下桩头接QF2出线方向。

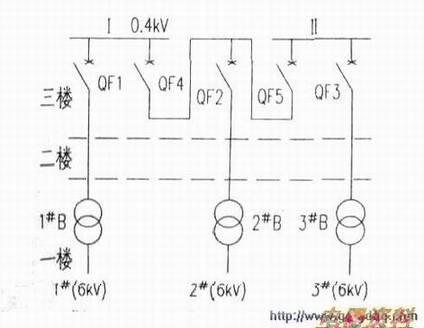

　由于变电所土建的影响，会形成空气断路器下桩头进电。例如，某炼铁厂高炉变电所，一楼为变压器室和高压配电室，二楼为电缆隔屡，三楼为低压配电室。由于变压器容量比较大，为1250kVA。用铜排作变压器低压出线，电气图如上图所示。之所以变电空气断路器从下桩头进电，是因为着以上桩头进电，母排要拐二个弯，使母排接头增多，不利于安全运行。

　空气断路器无论是竖直画法，还是水平画法，都要符合规定，如右图、左图的QF3水平画法，上图的QF3与、QF2的竖直画法。

　控制电气图的画法：如竖直布置原理图，应从左到右按顺序画。，接触器辅助结点，活动触头在左，固定触头在右，不能出现既有左端活动触头，也有右端活动触头。

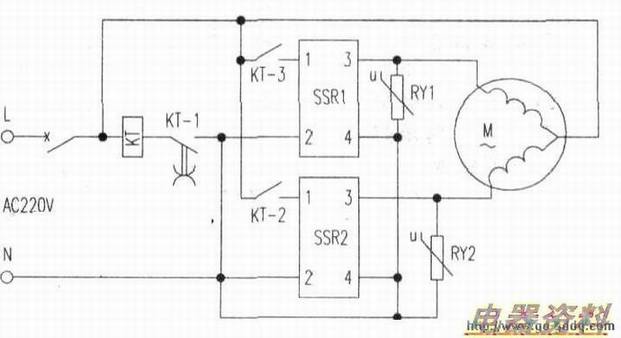

　分析《对（单相电动机定时正反转控制电路）一文的两点商磋意见》一文，空气断路器QF画法不妥。按这种画法火线进QF的下桩头，从上桩头出线，这是不符合安全规定的，安全规定是主回路和控制回路空气断路器都要从上桩头进电。一般停电操作时，操作人员或者检修工人会把空气断路器手柄拉下，挂牌，即认为已停电。如果从下桩头进电，即使拉下手柄，下桩头也会带电，会给安全生产带来隐患。

　另外上面文中KT3，KT2水平画法固定触头在左端．KT-3固定触头在右端．这种画法不规范，所以该文附图正确画法应为下图的画法。接触器进电也是从上到下，固定触头在上，活动触头在下。
　　
　　JS11系列时间继电器是利用小型同步电动机带减速齿轮、差动齿轮、离合电磁铁等，通过改变指针在刻度盘上的位置来调整延时长短。延时范围大，但不适宜频繁动作。JS11系列时间继电器没有常闭的延时断开的延时复位的结点．JS7系列气囊式时间继电器带复位的延时结点，所以作者选JS11系列是不妥的，如果选JS7A也不适宜频繁动作。

　建议选用正泰JZF-06正反转自动控制器．其大小相当于J系列时间继电器。该控制器有正转和反转结点输出，工作为_220V（~380V)．适合反复循环，正（反）转1、2、4、8min．1,2，4．8s．停止l、2、4、8s。
