比较延时电路工作原理与检修

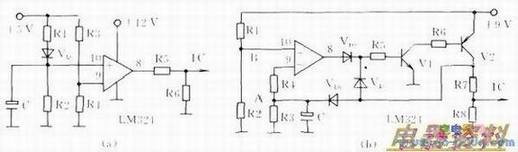

　比较延时如下图(a)所示。该电路特点是增加了一级运算放大，提高了输入信号的可靠性。初次通电时+5V经Rl、VD至C充电。由于初次通电时，C相当于短路，所以LM324的10脚低于9脚电位，8脚输出低，此时空调器开始工作。R3、R4为LM324的9脚提供基准。
　　
　　当断电后不到3分钟又通电，由于电容C放电需3分钟，这样LM324的10脚高于9脚电位，8脚输出脚高电平，此信号经判断后使压缩机停止。只有当LM324的8脚输出低电平时，空调器的压缩机才能工作。

　比较延时电路另一款电路如下图(b)所示，初次通电时，LM324的10脚高于9脚电位，8脚输出高电平，Vl与V2饱和导通。9V经V2、VD1对电容C充电，使电容C很快达到电源电压，此时LM324的9脚高于10脚电位，8脚输出低电平。9V经V2、VD3使Vl导通达到自锁目的，使输入到单片机的信号为高电平。当电源断电不到3分钟又来电，由于电容C经R3放电需3分钟，若A点电位降至比B点电位低，LM324的8脚输出高电平时，电路正常工作。若A点比B点电位高，输出到单片机为低电平，此时压缩机停止工作。
　　
　　检修时可通过测LM324的8脚电位来判断延时电路是否正常。正常延时结束时8脚为高电位，如8脚为低电位，说明该电路有故障。延时电路故障多为延时电容C损坏，检查时可测量LM324的10脚与9脚电位就能很容易判断出故障点。
