简单延时电路原理简介与检修

　　我们知道当压缩机停止运转后，制冷系统高低压力平衡需要2～3分钟，如果在这段时间内压缩机再次启动，就会使加重从而损坏压缩机。
　　

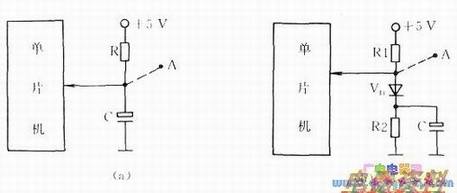

　　下图(a)延时初次上电时，C相当于短路，即A点为低，此电位经判断后使压缩机运转。如断电后不到3分钟又来电，此时C没有放电结束，即A点为高电平，所以压缩机不工作；而只有当延时超过3分钟，即A点为低电平，压缩机才能再次工作。
　　
　　下图(b)和下图(a)原理基本相同，下面介绍其不同点，该电路增加了分压R2和VD。当电容C充电结束后，其正极不是，而是分压后的部分电压，这样就增加了单片机对外电路的选择性。二极管VD主要作用是提高电路的抗干扰能力。延时故障现象多为无电源显示、整机不工作、延时过长或过短，该电路由于比较简单，所以检修时只需采用更换延时电容就可消除故障。
