如何用CAD软件测绘电路图

　　以滨奇BQ-18型电磁炉为例，详细介绍利用扫描仪和电脑根据实物绘制图的方法。采用该法绘制电路图，不仅可以大大提高绘图速度和绘图质量，而且更加适合实际维修的需要，从而可大大提高维修效率，这也是维修方法与时俱进的突破与创新之举。

　步骤一：将实物扫描成团片用扫描仪将电路板实物的正、反面扫描成图片，即生成元件面和印制板面图片，分别如图所示。

　为了保证图片质垦和后续工作顺利进行，扫描图片时器注意以下几：(1)实物在扫描仪光屏上要放正，否则在绘制图形时就会不方便。(2)尽量拆除电路板元件面上的“高大”元件，否则扫描所成图片有较大的，对后续绘制图形不利。若元件面图片失真度较大，可以利用电脑操作系统白带的画图软件进行拉伸或压缩处理，使印刷面图片纵边长度与元件面图片纵边长度一致。(3)尽量使电路板在扫描仪光屏上保持水平，以免某些元件遮挡其他元件。实际操作时，可在固定电路板的圆孔中上几个螺丝杆，通过调节螺丝杆的高度，使电路板在扫描仪光屏上保持水平。(4)扫描之前应对电路板进行全面清洗和仔细修补，以保证图片的清晰度。

　步骤二：将图片插入AutoCAD中

  1、图片“插入框”的设置方法

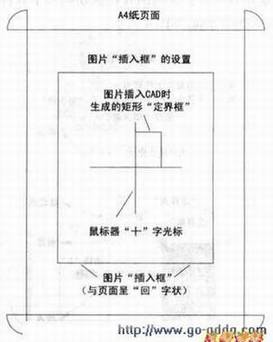

  为了使图片能够有目标地插入AutoCAD(以下简称CAD)中，应在图片插人之前设置一个插入框，以便图片插入该框之内。插入框的高宽比例应尽量接近实物(电路板)的长宽比例。插入框在页面上的位置可分为两种情况考虑，第一种是图片本身比较小，电路比较简单，不打算占用整个页面，这时可将“插入框”放在页面的边上或页面的角上。第二种是图片本身比较大，电路比较复杂.打算占用整个页面，这时可将“插入框”放在页面的中间，并使“插入框”中心与页面中心重合，“插入框”与页面呈“回”字形，如图所示。电磁炉的电路的特点适合于第二种。
