如何绘制正确的Protel 99(se)层次原理图

　　设计较大规模的原理图时，我们通常可以采取层次式的设计方法。电路原理图的层次化设计方法最大的好处是可以使很复杂的电路变成相对简单的几个模块，结构清晰明了，非常便于检查，也容易修改。目前我国使用非常广泛的电路设计软件Protel99(se)完全支持层次化的设计方法，层次原理图正是这种设计方法的具体体现，因此我们可以使用Protel99(se)来绘制电路的层次原理图。本文介绍自下而上绘制层次原理图总图的方法：自上而下的层次化设计方法正好与此相反，读者可自行研究。目前我国已有许多Protef99(se)的教材和专着都对电路层次原理图的实现方法进行了讲解，讲授亦都很清晰明白。但笔者发现这些着作所举的例子往往电路规模太大（如以280系统作为讲解实例）．不利于即时练习掌握：更主要的是这些着作在介绍了实现电路层次原理图的方法以后，都未再提到就所得层次原理图进行验证这一步骤；其实这一步是必须而且非常重要的。因为电路的层次原理图是对原电路的一种表示方法，如果在绘制过程中发生错误，则它将不能正确地代表原电路图，那么此时这种单纯形式上所生成的电路层次原理图就是毫无意义的。本文通过一个整流稳压电路的例子来讲解一下绘制Protel99（se）层次原理图的具体方法，以使初学者通过阅读本文，能够迅速掌握正确的绘制方法。和其他Protel99(se)着作的讲解相比，本文的特点在于：一是例举电路规模适中；二是强调对所实现的电路层次原理图进行验证，同时讲解了具体验证的方法。

　为保证所绘制的Protel99(se)电路层次原理图的正确，绘制的正确步骤是：

　一、根据原电路各组成部分电路的功能，正确划分出各个功能子电路。

　二、根据各个功能子电路间的连接关系，为其添加输入和输出端口(Port)，具有电气连接性质的端口同名。
　　
　　 三、在上一步的基础上，新建一个原理图文件，在其上生成各个功能子电路各自所对应的方块电路(SheetSymbol)；并调整方块电路的位置、大小和端口方向。

　四、按照同名端口相连的原则，将各个方块电路连接成原电路的层次原理图总图。

　五、对所生成的电路层次原理图总图和原电路图通过网络表比较进行验证。如两者完全一致，说明所生成的是正确的电路层次原理图；如不完全一致，说明绘制结果有误，须检查绘制过程，找出原因，并加以改正，直至结果正确。

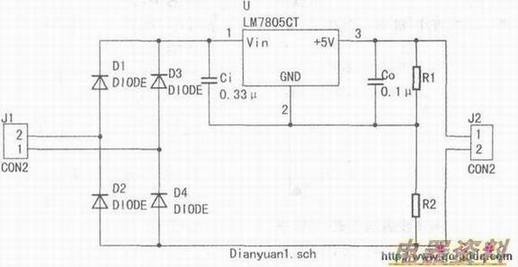

　问题：将如下图的整流稳压电路Dianyuanl．sch绘制成层次原理图。
