如何在WindowS中绘制电子线路图

　有些电子爱好者手中般有专用来在电脑上绘制电子线路和印刷板线路图的软件，在此情况下，如何在windos中，利用“画图”来绘制电子线路和印刷板线路图呢？经过多次摸索，总结了一套在电脑上绘制的方法。

　（一）、电子元器件绘制方法
　　
　　一、绘制电子元件
　　

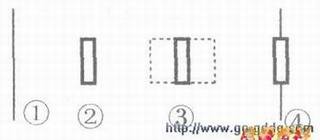

　　1、类：①点击“直线”，画出一直线为的引线；②点击“矩形”，画长方形；③点击“选定”．按图3，选定好长方形；④合成，按住左键，拖动选定区移动长方形与直线相交，（两长边平行，两短边对称相交于直线），放开左键，电阻就绘制出来了，见下图。

　　根据作电阻的方法，我们就不难作电位器、微调电位器……等其它电阻类元件。

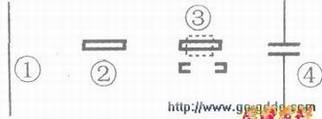

　　2、类：①点击“直线”，画出一直线为电容的引线；②点击“矩形”，画出长方形；③点击“选定”，选定出电容需要部分，如图所示；④合成，按住的左键，将选定的原长方形中的部分，移至直线（引线）较长的两边垂直直线并对称交于直线，放开左键电容器就绘制出来了。

　　根据已绘制出来的电容，选择不同的工具“直线”、“椭圆”、“选定”……等，可以绘制出可变电容、半可变电容、电解电容等。

　　3、类：①点击“椭圆”，按住shift作圆；②点击“选定”，将已绘好的圆选定；③点击“编辑”，[复制、粘贴]若干个同样的圆，并一个接一个的串连在一起（摆成直线）；如图所示。④再击“选定”，把一串圆分成两半，并按住左键移开；⑤点击“直线”，分别与分开的两组线圈加引线，两组线圈已形成。

　　根据已绘制好的线圈，采用“直线”加粗或用“橡皮”将直线变为虚线，就可绘制出铁芯电感和磁芯电感及。
