延时复位电路原理与检修方法

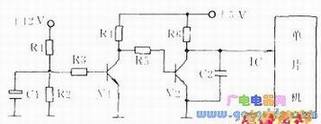

　空调器延时复位如下图所示。初次通电时由于C1相当于短路，所以三极管V1截止，V2导通，复位脚为低，即单片机复位开始。当延时超过3分钟后，Cl正极为高电位，所以三极管Vl导通，V2截止，单片机复位脚为高电平．即复位结束。（该电路与复位电路的最大区别是，电容C1容量大。
　　
　　该电路和普通低电平复位电路检修基本相同，其故障多为延时电容Cl和三极管Vl、V2损坏所致。可通过测量三极管集电极电位的高低，来判断是单片机的故障还是延时复位电路故障。当空调器延时3分钟后，如测量复位脚为高电平，说明故障不在延时复位电路；如插上，单片机复位脚一直为高电平，说明延时复位电路有故障。
