示波器探头对被测试电路的影响

    示波器探头的使用往往会改变被测的工作状态。的确，我们都磁到过这样的情形：当用探头测试电路时，电路工作正常，而一旦将探头移开，电路的功能就会紊乱。这是一种常见的现象，也正是我们要讨论的由示波器探头引起的电路效应问题。

    当探头使电路的负载过重时，预期波形会如何变化呢？电路特性的变化主要由以下三个因素决定：

    被测数字信号的转换
被测电路在转折频率点的源端
示波器探头在转折频率点的

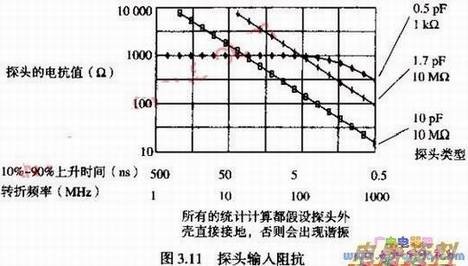

    我们姑且认为典型的数字信号源端阻抗范围从10欧到75欧，现在只需要研究示波器探头与频率的关系特性。图3.11显示了3种典型示波器探头的输入阻抗。

    1、0.5PF，1KΩ输入阻抗的10倍无源探头。

    2、1.7PF，10MΩ输入阻抗的10侪FET有源输入探头。

    3、10PF，10MΩ输入阻抗的10倍无源探头。

    参见图3.11，在我们关注的上升时间范围内，探头的并联越高，阻抗会越低。在高频时，只有并联比较重要。



    如果我们想让探头对被测电路的影响不大于10%，探头的阻抗应该至少110倍被测电路的源端阻抗。对于任何上升时间小于5NS的场合，10PF的探头都无法满足要求。

    例：探头加载

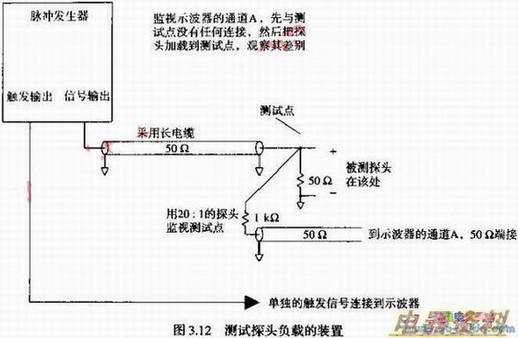

    参见图3.12，我们通过一个50欧阻抗的长传输线，将信号源连接到一个50欧的端接器在端接位置连接一个感应探头，该探头由一个1KΩ的和一条5Ω阻抗的RG-174短同轴电缆组成。这个感应同轴电缆的另一端接到一台高速采样示波器的50Ω端接的输入端上。
