电视扫描演示器的电路特点

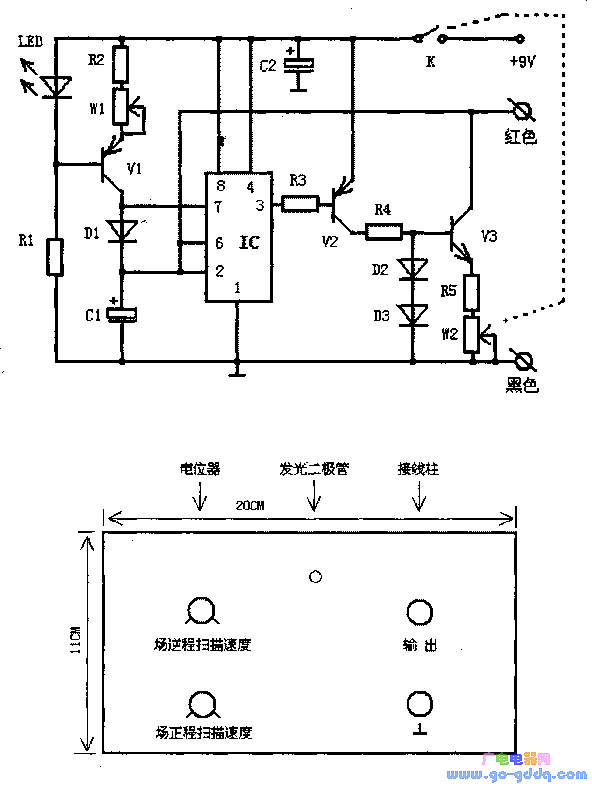

　　电视扫描演示器原理见上图所示，面板示意图如下图所示。

　该电路的的核心部件是采用一块555时基和少量外围元件构成锯齿波。与一般555矩形波振荡电路不同的是，本演示器振荡的充电和放电不是通过普通的，而是采用两个恒流源，这样在振荡两端得到的锯齿波信号的线性就相当好。通过分别调节两个恒流源的大小，就可以分别改变锯齿波信号上升和下降的速度。把此锯齿波信号加到示波器的Y轴，就可让示波器荧光屏上的亮点做上下运动。示波器本身的X轴扫描可以使亮点做左右运动。
　　
　　当两种运动的速度都调得很快时，示波器荧光屏上就会出现类似电视显像管上的光栅；当两种运动的速度都调得很慢时，就可以在示波器荧光屏上清楚看到光点是如何进行扫描的。
　　
　　本演示器电路的巧妙之处是锯齿波信号是取自于振荡电容C1的两端，时基的输出端只是用来控制振荡电容的恒流放电；既起到指示作用，又起到充电恒流源的稳压作用。
