微波发生器工作原理

　微波发生器灯丝两端加上3.4--3.6V的额定，在阴极与阳极（灯丝）之间通上几千伏的直流高压，这样从阴极上发射出来的电子在径向电场的作用下，将直接打到阳极上。阳极与阴极之间的电压越高，则电子的运动速度也就越快，打到阳极上的电子的动能也越大。
　　

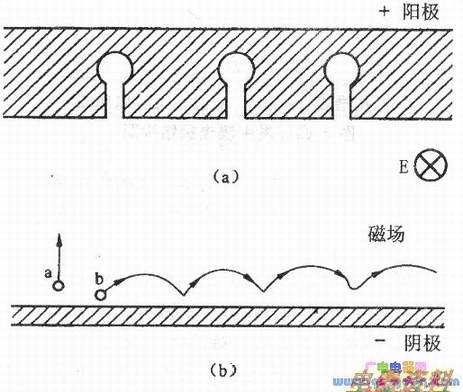

　　如下图(a)的直线a所示。
　　
　　如果在微波发生器的轴向再加上恒定磁场，这个磁场与阳极、阴极之间的电场相互垂直。
　　
　　从阴极发射出的电子一方面受电场力的作用，向阳极做加速运动；另外一方面运动的电子受磁场力的作用，运动的方向会发生弯曲，电子沿圆周运动接近阳极时，又受电场力的排斥，电子将沿阳极表面做轮摆线形运动，如下图(b)的曲线b所示。

　　

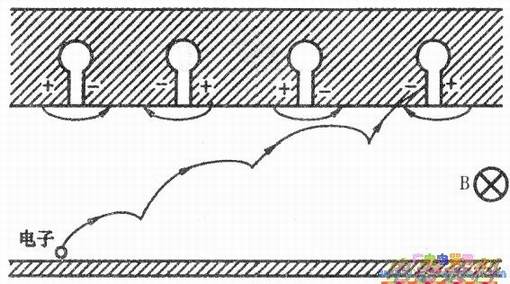

　　如果有高频电场存在的话，从阴极发射出来的电子在空间的运动轨迹又发生变化，如图5所示。在运动过程中，电子将从直流电场获得的能量不断地传递给高频电场。这个高频电场又将能量通过微波发生器发射天线引至能量输出器，以微波的形式将能量输送给（微波炉的炉腔）。
