彩电过流检测电路

　　彩电中过流保护主要采用两种措施：一是采用限流保险丝或保险，对供电或进行限制，当电流增大到设计值时，将保险丝或保险烧断，达到保护的目的；二是设置电流检测电路，对供电电路或负载电流进行检测，当电流增大到设计值时，保护电路启动，进入待机状态或采取其他保护措施。
　　
　　①采用限流保险丝或保险，对供电电路或负载电流进行限制，是普遍采用的常规过流保护，被广泛应用于彩色电视机中。图中所示为常见的在初级设置的串联保险丝和限流电阻保护电路。图中插头后面串联的保险丝FU，当开关初级电路、抗干扰电路L1、L2、C1、C2，整流D、电路C5和消磁电路TH1、消磁线圈等电路，发生漏电、短路、故障时，将保险丝FU烧断，切断电视机供电，达到保护的目的；下图中的R2为串联的限流电阻，限制大c5在开机瞬间的充电电流，当整流D、滤波电路c5和开关电源初级电路发生漏电、短路、击穿故障时，也会将R2烧断，达到保护的目的。

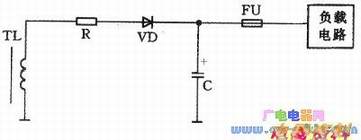

　②下图是常见的在开关电源次级整流、滤波电路串联保险丝或保险电阻构成的保护电路，图3中R为保险电阻，当整流VD、滤波电路C发生漏电、短路、击穿故障时，将R烧断，达到保护目的。图中的FU为串联在电源与负载之间的保险丝，也可用保险电阻代替，当负载发生漏电、短路故障，电流超过规定数据时，将保险丝或保险电阻烧断，切断供电电源，达到保护的目的。图中所示的电路，也广泛应用于行输出“二次”电源的电路中，大多只串联保险电阻，不串联保险丝。

.

　　设置电流检测电路，对供电电路或负载电流进行检测，是目前彩电中比较流行的过流保护。主要对消耗功率较大、故障率较高的开关电源、行输出、场输出、伴音等功率输出电路的电流进行检测，当被检测的功率输出电路发生短路、漏电故障，造成被检测的电流超过规定值时，检测电路输出保护触发，迫使电压翻转电路翻转，进入保护状态。
　　
　　彩电中常见的过流检测电路主要有：行输出电路过流检测电路，场输出电路过流检测电路，伴音功放过流检测电路，电源开关管过流检测电路，显像管束电流过流检测电路等。

　　1．行、场和伴音输出过流检测电路
　　

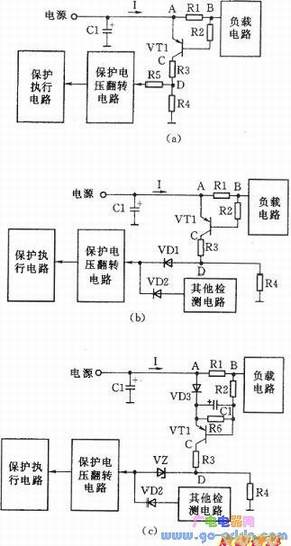

　　常见的行输出电路过流检测电路，场输出电路过流检测电路，伴音功放过流检测电路基本相同，如下图所示。下图(a)为基本过流检测电路，应用时串联到电源与行、场、伴音输出等负载电路之间。电阻Rl为过流检测取样电阻，三极管VT1为检测三极管，R3、R4组成分压电路，对VT1的集电极电压进行分压，分压后D点电压作为触发电压，经隔离降压电阻R5送到保护电压翻转电路。
　　
　　正常时，行、场、功放等负载电路的电流流过取样电阻R1的A、B两端产生的电压降VAB较小，不足以使PNP检测三极管VT1导通，VT1处于截止状态，集电极c端无电压输出，D点也无保护触发电压输出；当行、场、伴音输出电路发生短路、漏电等故障，造成行、场、伴音电流增加，使流过取样电阻R1的电压降VAB增加到0.6～0.7V时，通过偏置电阻R2加到检测三极管VT1的基极，使VT1由截止状态进入导通状态，其集电极c由正常时的低，变为高电平。该电平经R3、R4分压电路分压后，从D点经隔离降压电阻R5向保护电压翻转电路送入触发电压，致使电压翻转电路翻转，产生保护控制电压，迫使保护执行电路进入保护状态。
　　
　　下图(b)、(c)为下图(a)的改进电路。下图(b)是在下图(a)的基础上，将隔离电阻改为隔离，适用于电压翻转电路有多路触发电压输入的电路中，以便将各路故障检测电路的触发电路隔离，避免互相影响。

　　下图(c)是在下图(a)的基础上，将隔离电阻改为vz，取样检测电路也增加了VD3和R6、C1，这种检测电路经过精心设计，使检测三极管VT1平时工作于微导通状态，VT1的集电极c有较低的电压输出，分压点D的电压低于稳压二极管vz的稳压值，不足以击穿二极管vz;当负载电路发生短路、漏电等故障时，检测三极管VT1由轻微导通，变为饱和导通，其集电极c的电压升高，分压点D的电压高于稳压二极管的稳压值，将vz击穿，向保护电压翻转电路送去触发电压。
　　
　　由于下图(c)在VT1的发射结之间增加了R6和VD3分压电路，Rl采用的阻值可适当增加，同时隔离电路采用稳压二极管，可使保护电路的启动电压更精确。
　　
　　行、场、伴音输出过流检测电路中的D点是该电路是否进入保护状态的测试点：正常时为低电平；检测到过流故障时，变为高电平。

　　2．电源开关管过流检测电路
　　

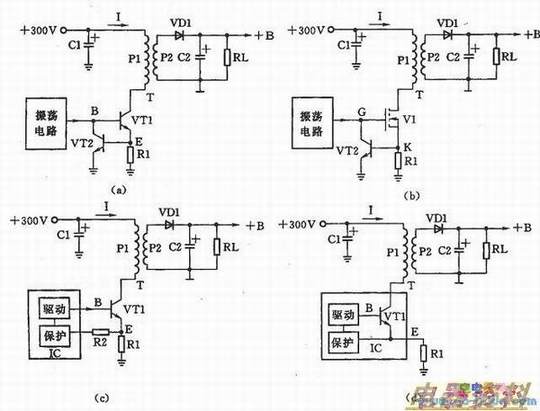

　　彩电中电源开关管过流检测电路如下图所示。下图(a)为常见由分离元件组成的开关电源电路中开关管过流检测电路，VT1为电源开关管，电阻Rl为开关管VT1发射极电阻，也是过流检测取样电阻，NPN三极管VT2是过流检测三极管。正常时，开关管VT1的电流流过R1电阻产生的电压降较小，不足以使NPN三极管VT2导通，VT2处于截止状态，对开关电源不产生影响；当开关电源或负载电路发生短路、漏电等故障，造成开关管VT1电流增加，使流过取样电阻R1的电压降增加到0.6—0.7V时，三极管VT2由截止状态进入导通状态，将开关管VT1的基极电压对地短路，迫使开关管停振，进入保护状态。
　　
　　下图(b)与下图(a)的不同之处，只是开关管的类型不同，开关管由普通的NPN三极管改为场效应管。下图(b)与下图(a)所示的开关管过流检测电路，多应用于分立元件组成的开关电源中。
　　
　　下图(c)为开关电源采用小功率振荡驱动电路的开关电源常见的过流保护电路。下图(d)为开关电源采用大功率厚膜电路的保护电路。两者的保护电路虽然也在大功率开关管的发射极R1上取样，但保护电路的电压翻转和保护执行电路均在振荡驱动IC内部。当开关电源或负载电路发生短路、漏电等故障，造成开关管VT1电流增加，使流过取样电阻R1的电压降增加到保护设计值时，IC内部的电压翻转电路翻转，保护电路启动，切断振荡和驱动电路的电源或驱动信号，达到保护的目的。
　　
　　开关管过流保护电路中的R1两端电压是电源开关管保护电路的测试点，正常时在0.1—0.3V左右，保护前的瞬间上升到0.6～0.7V。

　　彩电中电源开关管过流检测电路如下图所示。
