应用于电动栏杆控制电路中的固态继电器

　早期控制采用传统的铁道信号安全型（AX型系列）控制，用其物理接点所构成的逻辑控制电路，虽比较简练、严密。但频繁工作和冲击，易使物理接点烧黑造成接触不良。而且控制箱布线复杂，线路繁多。给确定故障范围、查找故障点带来了较大困难。采用了（）取代传统的安全型信号继电器，成功地应用到门岗栏木机控制电路中去。它与原电磁式继电器控制电路相比较。具有体积小、无触点、开关不产生火花、寿命长以及没有机械噪音等优点。

　1.电路
　　

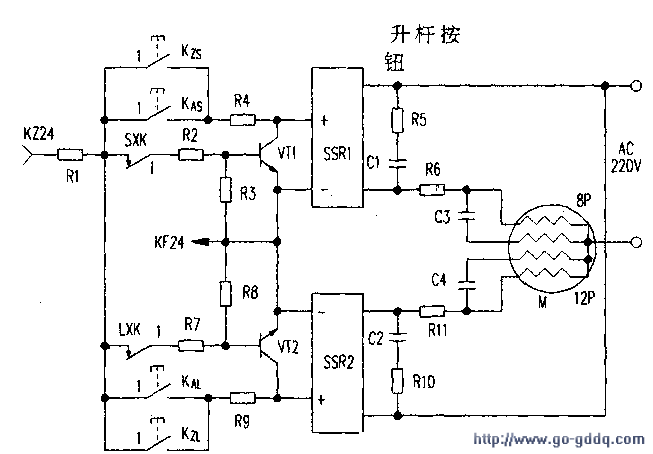

　　根据门岗栏木设备的实际，设计栏木机控制电路（见下图）。该图是整套栏木机控制电路的一半（A杆），另一半（B杆）与本电路完全一一样。本电路采用点动控制固态继电器二次侧。通过一次侧操纵控制电机，使栏木机带动栏杆升降，达到开放或关闭道路的目的。当栏木机升降动作达到预先设定的标准时。在升杆限位开关（SXK）和落杆限位开关（LXK）的作用下。通过SSR的外接电路，使SSR输入端短接。从而切断输出端电机电路，达到安全停止电机的目的。

2.控制电路
　　
　（1）控制部分（以上升电路为例）：（KAS），升杆限位开关（SXK），R1、R2、R3、VTl、SSR组成升杆控制部分。（2）保护部分：Cl、R5、R6组成固态继电器的保护部分。Cl、R5并接在SSR输出端组成RC吸收回路，它可以有效地抑制加在SSR的瞬态，起到保护作用。R6为限制电机换向时器的放电电流。（3）抱闸部分：SXK2（升杆限位开关85°～90°闭合），LXK2（落杆限位开关0°～5°闭合），KZSl、KAS2、KZLl、KAL2和抱闸线圈（BZ）组成电机的抱闸电路。

　3.控制电路
　　
　　性能以关闭门岗的落杆过程为例，按压落杆按钮KALl，VT2处于截止状态，KZ24→Rl→KAL1→R9→SSR2+→SSR2-→KF24。SSR2输入端有信号输入。输出端导通则接通电机，栏木机带动栏杆缓缓下降。

　当栏杆下降到预先设定的水平位置时（0°一5。），在栏木机输出轴凸轮控制器的作用下，使落杆限位开关（LXKl）闭合。KZ24→R1→LXKl（落杆限位开关）→R7给VT2基极一个偏置电压，使VT2导通，SSR2输入端的信号被短路。SSR2输出端断开电机，栏木机停止运转。

　刚停的电机还有惯性。必须同时对它制动，否则栏杆就会落到地上。在凸轮控制器的作用下。同时使第二组落杆限位开关（LXK2）闭合，接通电机抱闸电路，对其强行制动。制动电路构成为KZ24→KAS2→KZS2→INK2→BZ→KF24。

　栏木机在落杆过程中，如遇紧急情况需要刹车，只要松开动作按钮，即可实现栏木机电机的断电、抱闸线圈得电强行制动。KZ24→KZSl→KAS2→KZL1→KAL2→BZ→KF24。

　升杆动作原理与落杆原理类似。

　当为感性时，所选固态继电器额定输出电压必须大于两倍电源电压值，我们所使用的电机是750'W单相感应电动机，按选择3倍电源电压计算。

　对于负载为感应电机，所选固态继电器的额定电流值应为电机运转电流的2—4倍。按选择3倍的电机运转电流计算。

　保护R6、Rll的阻值和功率计算为：

　R6=Rll=0.2xVp／IR（Ω）其中：Vp-电源峰值电压（V）。IR-固态继电器额定电流（A），0.2一系数。

　即R=R6=R11=0.2x2x220/10=5（Ω）。

　其功率为3.5×5=60（W）。

　本电路在实际应用中，可直接挂壁使用，简单便捷，两年多的使用基本实现了无故障运行，达到当初设计目的。
