熔断电阻器的结构及工作原理

　熔断器(型号：RF)是具有器和的双重作用的特殊元件。在正常情况下，具有普通器的电气特性，起普通电阻的作用。

　当发生故障，如变化或元器件发生短路时，熔断电阻就会超负荷而迅速熔断，起熔丝的作用，使电路得到保护，防止故障扩大。

　熔断电阻器有圆柱形外壳和方形外壳结构两种。

　熔断电阻器按其工作方式可分为可恢复式和一次性熔断电阻器：

　(1)可恢复式熔断电阻器是将普通电阻器(或电阻丝)用低熔点焊料一根有弹性的金属片后再密封于圆柱形或方形的外壳中。当过大、温度过高时，低熔点焊料的焊点熔化，弹性金属片与电阻脱开，使电路断开。排除电路故障后，再将电阻与金属片串联焊好，即可恢复正常工作。

　(2)一次性熔断电阻器(不可恢复式熔断电阻器)，它在电路正常工作时，起固定电阻器的作用。当工作电流超过额定电流时，便会迅速熔断，使电路得到保护。

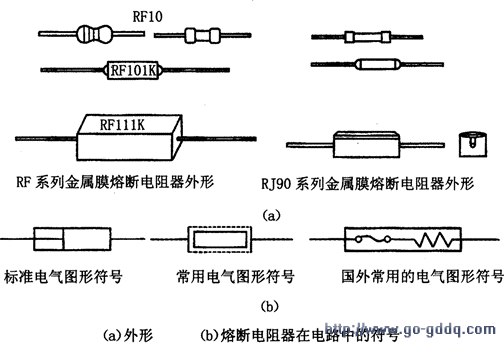

　熔断电阻器应用于彩色、黑白电视机、收录机、扩音机等电器中，其外形、电气图形符号如图所示。
