关天晶振的一点看法

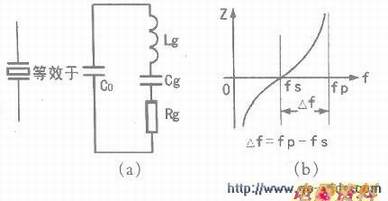

　是一种常用的电子元件，在电子设备中常用于振荡。晶振主要分两类：一类是陶瓷型谐振器，简称陶振；第二类是石英谐振器，二者都是利用压电效应制成的电谐振器件。其符号与等效电路见下图(a)，电抗曲线见下图(b)。图中Lg为等效，Cg为等效，Rg为等效，Co为静态，6为串联谐振，　　为并联谐振频率，　　（注：每个晶振都有以上两个谐振频率）。

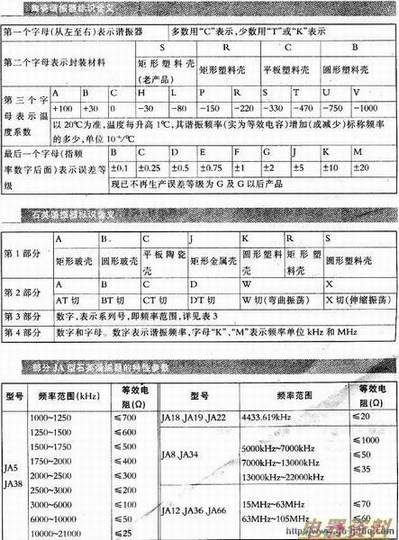

　陶瓷谐振器的振子，材料多数采用锆钛酸钡，切成薄片，谐振频率不同，其薄片厚度及面积不同，薄片两边镀银，焊上引线或夹上电极弹片，再用陶瓷或塑料等材料封装而成。其引出脚以两脚或三脚居多数，其谐振频率从几百千赫到几十千赫。陶瓷谐振器标识由五部分组成（有的并未标全），其中第一、二、三个字母表示型号及，见下表，第三个字母后面跟的数字表示谐振频率，频率后面的第一个字母表示频率单位，“k”表示l03，“M”表示l06Hz。必须说明的是，多数陶振“kHz”等级的却省掉了“k”字(比如480、455、500分别表示频率为480kHZ、455kHz和500kHz)，而只标“MHz”等级的（比如6.OM、10M、12M等），频率后面的第2位字母，即最后一位字母，表示误差等级。最后一个字母后面的数字，例如F2、F9、F16……里的2、9、16，表示产品系列号。

　石英谐振器的振予材料为透明石英片，在石英片两边镀银并焊上引线作为电极引出，然后用金属、陶瓷等材料封装。其引脚也有2脚、3脚、4脚三种。在彩电中，副载波和CPU的时钟振荡器所用的晶振常为2脚的。国产石英谐振器标识多数由四部分组成。第一部分表示封装形式；第二部分表示晶体的切型；第三部分是数字，表示系列号，也就是（部分晶振数字后面还有字母A、B，表示电容。电容值不同，适合的谐振电路也不同，A表示适合串联谐振　　电路，B表示适合于并联谐振电路）；第4部分是数字和字母，单独另起一行，表示谐振频率。具体参见下表

　晶振的型号众多，原则上频率相同的，都可以互换使用。但不是一个类型的，不能直接互换，需要间接互换。
