液晶彩电开关电源与普通彩电开关电源的不同点

　　尽管液晶彩电的与普通彩电的开关有很多相似之处，但也存在许多不同，除输出不同外，还主要存在以下几点不同：
　　
　　1.大部分普通彩电开关没有PFC
　　
　　为了提高电源的利用率及电源的抗干扰性能，绝大多数大屏幕液晶彩电的开关电源均设有PFC电路。AC220V市电经整流后，并没有直接送往开关管，而是送往PFC电路，将300V电压升压到380V -400V。因此，电路中所用的滤波耐压不得低于450V，而大部分普通彩电没有PFC电路，AC220V市电经整流滤波后得到约300V电压，直接送给开关管，所用滤波耐压值为400V。
　　
　　2.开关管的工作方式有所不同
　　

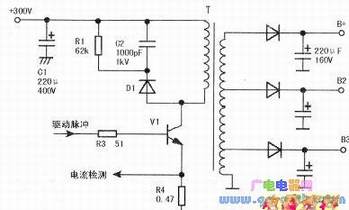

　　普通彩电的开关管多采用单管工作方式，如上图所示，开关管是一只三极管或场效应管，+300V电压经开关初级线圈加到开关管c极（或D极），这样的电源大都采用硬开关控制方式，存在开关大，转换效率不高，待机功耗无法达到国际节能标准等缺点。
　　

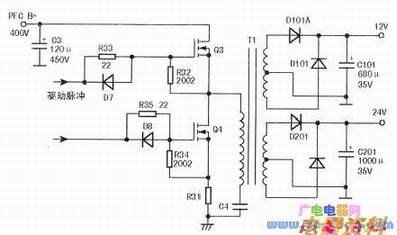

　　液晶彩电的主开关电源多采用半桥驱动方式，如下图所示，开关变压器的初级线圈接在上下两只开关管的中点，与电容C4一起构成准谐振开关电源，具有电源转换效率高、噪声小、待机功耗小（符合国际节能标准）等优点。
　　
　　【提示】硬开关PWM（脉冲宽度）方式是指在功率变换过程中，开关管是在承受电压、的情况下接通或断开的，即开关管在开通和关断的瞬间处于大电流或高电压状态。这种方式不仅让开关管在接通和关断的过程中会产生较大的损耗，即所谓的开关损耗，还会激起电路分布和寄生电容的振荡，带来附加损耗并产生电磁干扰，因此其工件可靠性差、效率低、电磁干扰严重。
　　
　　硬开关PWM（脉冲宽度调制）方式已经不能适应技术进步的要求，正逐渐被效率高、稳定性强、电磁干扰()低的软开关电源所取代。软开关电源的开关管在开通或关断的过程中，加于其上的电压为零(zvs)，即零电压开关，或是通过开关管的电流为零(ZCS)，即零电流开关。这种开关方式显着地减小了开关损耗与开关过程中激起的振荡，可以大幅度提高开关，为开关电源小型化、高效率创造了条件，是当前主流的开关电源方式。

　　3．待机时的工作状态有所不同

　　普通彩电的开关电源在待机时，开关管在一个工作内的导通时间缩短，各组电压仍有输出，但各组输出电压大幅下降，一般为正常值的1/3~1/2。当然，也有少数普通彩电的开关电源采用切断行振荡电路供电的方式来实现待机。液晶彩电的开关电源在待机时，仅副开关电源（或待机电源）工作，而主开关电源不工作。
