液晶彩电开关电源的工作流程

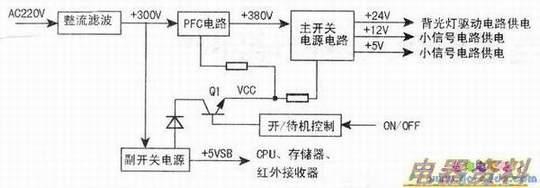

　虽然液晶彩电的具体组成多种多样，输出值也不尽相同，但工作流程基本相同，如下图所示。接通后，副先工作，输出的+5V电压（常称为+5VSB或+5VS），供给信号板的CPU及遥控与按键电路，此时整机进入待机状态；二次开机后，三极管Q1导通，输出V电压(通常为+14V—+20V)，供给PFC芯片及主电源芯片（在许多电源中，这两块芯合二为一），PFC电路工作，将+300V脉动直流电压升至约+380V的直流电压，主开关电源脉宽开始工作，这时才输出+5v、+12V及+24V电压，部分机还输出+14V或+18V电压，整机进入正常工作状态。

　　

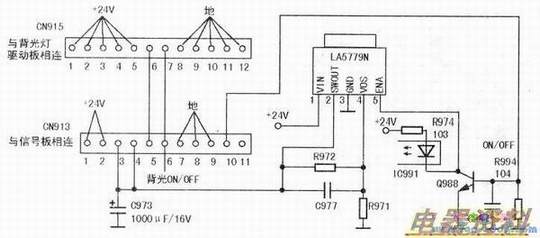

　　值得一提的是，也有少数开关电源的工作流程与上述有所不同，尤其是进口液晶电视，例如飞利浦32TA2800液晶彩电，接通电源后，该电源板上插座CN915的①～⑤脚和CN913的①、②脚输出+24V电压，分别送往背光灯驱动板及信号板，如下图所示。

　　
　　信号板上的DC/DC变换将输入的电压+24V变换成低压，供给CPU及遥控接收电路，整机处于待机状态；二次开机后，CPU输出一个高开机信号，LA5779N工作，稳压后从②脚输出+12V电压，送往信号板，信号板上各电路开始工作，随即CPU输出背光灯“开”信号（高电平），背光灯点亮，整机进入正常工作状态。
