灌电流

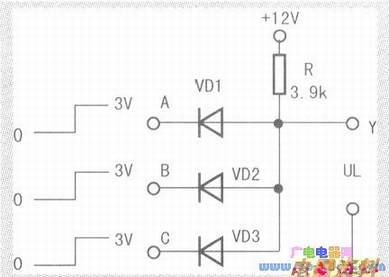

　下图是用组成的与门，当A、B、C均为高电位3V时，二极管VDl、VD2、VD3将输出端Y点钳位在3V(略去二极管内阻的情况下)，使输出UL为高电位3Vo这时流过R的小，并流向信号源输入端，我们称流向信号源的电流为灌电流。
　　
　　A、B、C中只要有一个输入端为低位0V，则与该端连接的二极管导通，输出Y被钳位在0V(略去二极管内阻)。其它二极管截止，这时流过R的电流大，流向输入端的灌电流也大。
　　
　　与门工作时，前级信号源应该考虑到灌电流的影响。

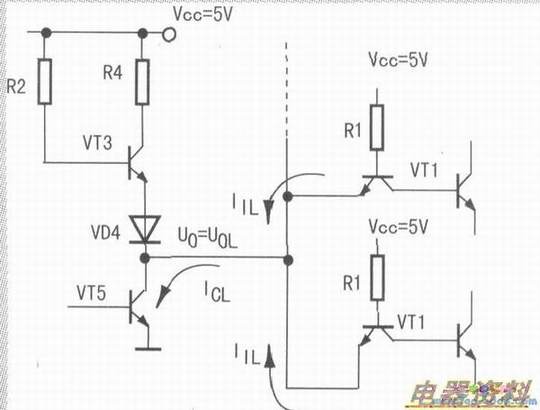

  灌电流示意图
