拉电流

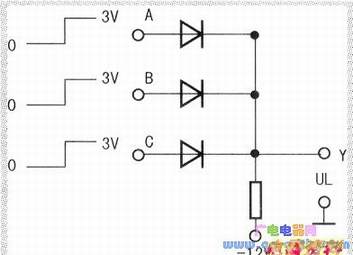

　如下图所示，输入端高、低电位分别是3V和0V，输出取自Y端。
　　
　　当A、B、C输入均为低电位时，VDl、VD2、VD3都导通，并将Y点钳位在0(忽略二极管压降时)。这时流过R的小，该电流取自信号源，我们称取自信号源的负载电流为拉电流。
　　
　　只要有一个输入端为高电位3V，则与之相连的二极管首先导通，并将Y点箝位在3V，其它二极管截止。这时流过R的电流大，取自信号源的拉电流也大。
