笔记本电脑主板硬件结构

　1.主板基本架构
　　
　　和台式机主板类似，笔记本电脑主板也可以分为集成显卡和独立显卡两种，下面我们就以Intel芯片组主板为例进行介绍。
　　
　　（1）集成显卡芯片组主板
　　

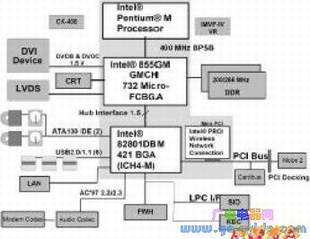

　　以集成显卡的Intel855GM/GME芯片组主板为例，其北桥能直接支持VGA输出，LVDS输出（到TFTPanel），以及S-VIDEO输出。设计者只需要把这些信号延伸到主板的各个接口即可，因此主板上没有设计AGP接口。在855GM芯片组示意图上，可以看到其显示部分已经直接由北桥来负责输出，如下图所示。

　　下面来看一块采用集成显卡芯片组主板，可以看到主板上除了CPU、北桥、南桥外，没有显示芯片。
　　
　　目前Intel平台主流的笔记本电脑集成芯片组主板有940GML、943GML、945GMS、945GM等。采用集成显卡主板的一般是低端机型或者超轻薄的机型，由于考虑到成本和散热的问题，一般都采用整合型的显示芯片，比如943GML/945GM，如果为了节省成本，还可能采用ATI的北桥（如RS480，整合了图形显示单元），更有低端机型采用的是VIA的芯片组（如整合了S3的显示卡的PN800）或者SIS等。
　　
　　（2 ）独立显卡芯片组
　　
　　独立显卡芯片组市场份额最大的依然是Intel，当然参与芯片组竞争的厂商也非常多。矽统SIS、威盛VIA、扬智ALI 以及图形显示芯片霸主ATI、NVIDIA，也都推出了移动芯片组。以独立显卡设计的855PM芯片为例，需要通过855PM的AGP通道连接显卡，并通过显卡输出需要的数据，如VGA，LVDS等。从855PM芯片组示意图上可以看到，北桥只负责输出AGP到显卡，然后由显卡负责输出各种显示信号（VGA，LVDS……）。
　　
　　笔记本独立显卡芯片组其实就是把独立显卡（移动版的GPU）集成到主板上了，如带有独立显卡的IBMT41主板。
　　
　　目前笔记本独立显卡也经历了从AGP接口到-E接口的“进化”，主要的笔记本独立显卡厂商有NVIDIA和ATI两家。
　　
　　NVIDIA方面，目前主流的笔记本独立显卡是G80移动平台，包括GeForce8600M和GeForce8400M两大型号共五款产品.其中，NVIDIAGeForce8600M系列现有型号包括GeForce8600MGS和GeForce8600MGT，主要面向高性能、多媒体笔记本，支持NVIDIA的PowerMizer节电技术。而GeForce8400M系列包括GeForce8400MG、GeForce8400MGS和GeForce8400MGT三款产品，在性能上要逊于8600M，并且不支持PowerMizer技术，所以8400M主要面向轻薄、入门级独显机型。
　　
　　而ATI方面，主流的笔记本独立显卡则是ATIMobilityRadeonHD2000系列，包括HD2300、HD2400、HD2400X、HD2600和HD2600XT。其中HD2300是最低端入门级的型号，但HD2300采用90nm制作工艺，只支持DirectX9。HD2300、HD2400、HD2400XT是ATI新一代笔记本独立显卡的低端到主流定位的产品，HD2600作为高端产品，HD2600XT则面向发烧级别的游戏玩家。HD2400与HD2400XT最大的差别是核心和显存频率的不同，都定位应用于主流的轻薄机型。
　　
　　（3）MXM技术
　　
　　传统笔记本电脑的显示模块是整合在笔记本主板上，想对笔记本电脑完成显示模块的升级是不可能的。随着消费类笔记本电脑逐渐变成主流，人们对于笔记本的扩展性提出了更高的要求，笔记本显示单元的可更换设计也就势在必行。NVIDIA就是在这样的背景下提出了MXM技术。MXM技术全称为MobilePCIeXpressModule，NVIDIA联合众多厂商制订了这项可以升级的显示模块标准。

　　MXM技术在物理连接上和台机的PCI-E显卡的连接并无太大的区别，都是通过PCI-E16X来做数据的通道(PCI-E16X占用了16个PCI-E通道，大大加快了显卡与北桥的数据传输)。唯一的区别是，MXM显卡通过PCI-E总线收到北桥发过来的数据后，需要把处理好的VGA、LVDS、SVIDEO、DVI等信号发回到主板上，并通过主板发送到各自的端口,如下图所示。

　　MXM是一个公开的规格，并让其他显示芯片厂商自行使用，因此其他厂商（例如ATI及XGI等）已经生产出非NVIDIA的MXM模块。
　　
　　MXM也有四种规格以适合不同体积的笔记本电脑，包括MXM-I、MXM-II、MXM-III及MXMHE，其中TypeI、II及III的大小并不相同，MXMIII和MXM-HE则大小相似，但HE版本却能提供更高的功率给MXMModuleCard，适合用于较高端的产品，另外MXM并不是互相兼容，而是向下兼容。
　　
　　2.主板各部分功能
　　
　　下面我们以一块IBMT43主板为例，介绍笔记本电脑主板的各主要部分功能。
　　
　　北桥的功能主要是连接CPU和内存，如果是独立显卡，会提供与显卡的AGP接口，并通过HUBLink与南桥通信。北桥常被称为MCH（MemoryControlHub，内存控制器）或者GMCH（GraphMemoryControlHub图形/内存控制器）。
　　
　　南桥的功能主要是连接一些外围设备，比如PCI界面的网卡、PC卡控制器等，另外诸如USB接口、IDE接口也是由南桥来提供的，南桥提供LPC总线（LowCount，低脚位数）与EC通信。南桥也常被称为ICH（I/OControlHub，输入输出控制器）。
　　
　　EC（EmbedController，嵌入式控制器）虽然和我们常说的有点像，不过其实EC是BIOS的物理控制器和载体，它通过LPC总线与南桥通信。
