快速有效的判断放大电路中反馈类型

　三极管组成的放大中反馈环节是必不可少的，譬如在多级放大器电路中，采用负反馈能改善放大器的性能。而如何在放大电路中快速判断反馈类型对于很多电子爱好初学者来说是比较头疼的问题，我们在传统的判断方法基础上加以提炼，给出一种方便、简单、快速而有效的方法来加以判断并辅以实例说明。
　　
　　一．反馈的基本含义
　　

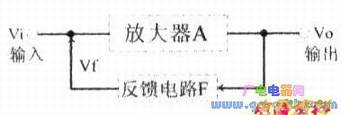

　　反馈就是把放大器输出端或输出回路的输出信号通过反馈电路送到输入端或输入回路，与输入信号一起控制放大器的过程。如下图所示。其中vi为输入信号，vo为输出信号，vf为反馈信号，反馈回路通常由或等元件组成。

　　二．反馈的分类及传统判别方法
　　
　　反馈大致耳分为正反馈、负反馈，电压反馈、反馈和串联反馈、并联反馈三大类。
　　
　　1．正反馈和负反馈
　　
　　正反馈是反馈信号起到增强输入信号的作用，而负反馈则是反馈信号起到削弱输人信号的作用。判断方法是若反馈信号与输入信号，则为正反馈。若反馈信号与输入信号，则为负反馈。
　　
　　2．电压反馈和电流反馈
　　

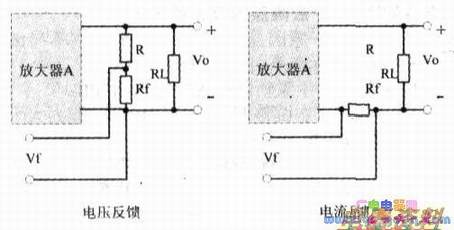

　　如下图所示，反馈信号与输出电压成正比则为电压反馈，反馈信号与输出电流成正比则为电流反馈。根据它们各自的基本概念可给出这样的判断方法：把输出端短路，如果反馈信号为零，则为电压反馈，把输出端短路，如果反馈信号不为零，则为电流反馈。

　　
　　3．串联馈和并联反馈
　　

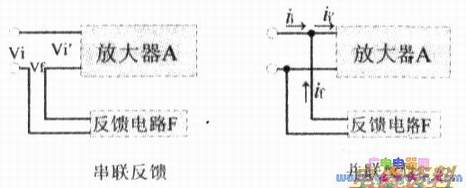

　　如下图所示，净输入电压Vi’由输人信号Vi和反馈信号Vf串联而成，净输入电流i—i’由反馈电流if与输入电流ii并联而成。根据定义把输人端短路，如果反馈信号不为零，则为串联反馈：把输入端短路，如果反馈信号为零，则为并联反馈。

　　三、反馈类型判别方法的延伸
　　
　　传统的反馈判别方法是最根本、最原始的方法，也是最能反映反馈类型基本概念的方法。但对于初学者来讲，判别方法过于繁琐，实际上只要对传统的判别方法稍微加以提炼就可以得到相对简单有效的判别方法，方法如下。
　　
　　1．电压、电流反馈：信号反馈端和信号输出端如果在同一电极的就是电压反馈，不在同一电极就是电流反馈。
　　
　　2．串联、并联反馈：反馈加入端和信号输八端如果在同一电极的就是并联反馈，不在同一电极就是串联反馈。
　　
　　3．正反馈、负反馈用瞬时极性法：当反馈信号与输入信号放置在放大器输八端同一电极时两者的极性一致为正反馈，反之为负反馈，当反馈信号与输入信号放置在放大器输入端不同电极时，结果相反。

　　四、实例说明
　　

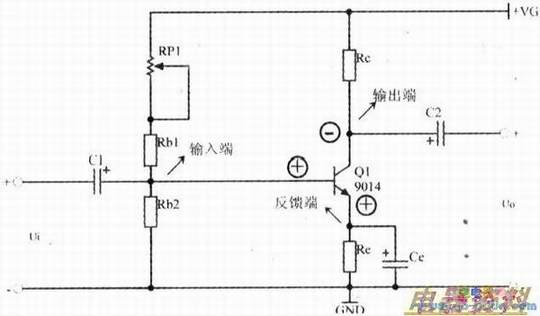

　　1．分压偏置式放大电路（共发射极）
　　
　　其中反馈Re的反馈类型为电流串联负反馈，判断方法如下电压电流反馈看输出，如下图所示。由于信号反馈端和输出端不在同一端，因此为电流反馈．串联并联反馈看输入，由图4可知信号反馈端和输入端不在同一端，因此为串联反馈．正负反馈看极性，由图中可知，反馈信号与输入信号放置在放大器输入端不在闰一电极，而两者极性又相同，因此为负反馈。

　　综合上述分析，电路中Re为电流串联负反馈。而这一点从电路实际的工作中也可得到验证，即当环境温度上升时，引起lCQ增加，导致IEQ的增加，使VEQ=IEQ’Re增大。又因为基极电压VBQ由Rb1和Rb2分压后

　　定，由VBEQ=VBQ-VEQ，使得VBEQ减小，于是基极偏流lBQ减小，使集电极电流lOQ的增加受到限制，从而达到稳定静态工作点的目的。
　　

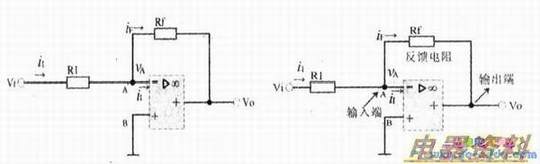

　　2、反相比例运放
　　
　　(1)反馈类型：电压并联负反馈，
　　
　　(2)判断方法：如下图所示，由于信号反馈端和输出端在同一端，因此为电压反馈，而信号反馈端和输八端在同一端，因此为并联反馈。反馈信号与输八信号放置在放大器输入端在同一电极，　　可知两者极性又相反因此为负反馈。

　　3．同相比例运放
　　
　　利用和反比例运放类似的判断方法可得到其中反馈电阻Rf为电压串联负反馈（注
　　
　　且反馈信号与输入信号放置在放大器输入端不在同一电极）。
