液晶通用屏的使用要求

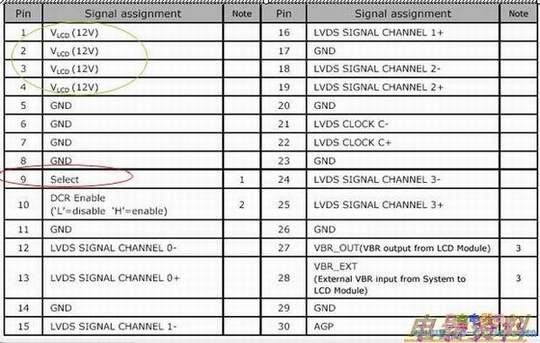

　1）待检测板的LVDS数据输出接口必须与通用屏接口定义完全对应。LG标清屏（1366*768-60）的接口规格如下：

　　不同机芯LVDS输出排序不同，下图为GC32机芯的LVDS输出：

　　2）由于不同型号的屏采用驱动可能不同，因此在使用通用屏时务必了解待检板所配的屏规格及驱动电压，可以通过更改数字板供电跳线或保险的位置，使数字板和屏驱动的电压一致（12V或5V）。（目前标清屏驱动电压主要有两种，部分小屏幕AU、CM、SS屏为5V，其它屏为12V。）3）必须在LVDS线插头上做好明显的标识，避免由于疏忽插错或插反导致烧屏等严重故障。

　　4）在自制数据线时每对差分信号必须用双绞线进行连接，并需进行屏蔽处理。

　　5）LVDS信号格式不同时需通过屏接口的硬件选择开关进行高（3.3V）/低（<0.7V）切换（可以使用数字板上的3.3V和GND之间使用一个波动开关进行切换）。
