LCD显示屏高压产生电路结构

　　显示屏高压产生主要产生1500～1800V和600～800V的工作。其中，1500～1800V电压为起动电压，用来起动背光灯管；600～800V电压为点亮灯管后为液晶面板提供的背光源工作电压。
　　

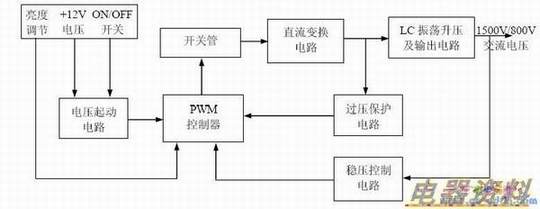

　　高压产生电路主要由电压起动电路、控制器、开关管、直流变换电路、LC自激振荡升压及输出电路、稳压控制电路、过压保护电路等组成。下图所示为高压产生电路结构框图。
　　
　　（1）电压起动电路的作用是通过控制PWM控制器，继而控制高压产生电路的起动/停止。
　　
　　（2）直流变换电路的作用是将输入的直流电压转换为交流电压。
　　
　　（3）LC自激振荡升压及输出电路的作用是通过和高频组成的LC自激，产生高压交流电。
　　
　　（4）过压保护电路的作用是尽量避免因异常或其他原因导致的开关管损坏或损坏。
　　
　　（5）稳压控制电路的作用是通过检测电路输出电压，调整PWM控制器的输出脉冲，从而输出稳定的电压。
