基本RS触发器和D触发器

一、 实验目的
1.熟悉并验证的逻辑功能。
2.掌握RS和D触发器的使用方法和逻辑功能的测试方法。

二、实验预习要求
1．预习触发器的相关内容。
2．熟悉触发器功能测试表格。

三、实验原理
    触发器是一个具有记忆功能的信息件，是构成多种时序的最基本逻辑单元。触发器具有两个稳定状态，即"0"和"1"，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。
    1．基本RS触发器
    图3、1为由二个交叉藕合构成的基本RS触发器。基本RS触发器具有置"0"、置"1"和"保持"三种功能。通常称 为置"1"端，因为 =0时触发器被置"1"； 为置"0"端，因为 =0时触发器被置"0"，当 = =1时状态保持。基本RS触发器也可以用二个"或"组成，此时为高触发器。

图3、1基本RS触发器

    2、 D触发器
    D触发器的状态方程为：Qn+1=D。其状态的更新发生在CP脉冲的边沿，74LS74（4013），74LS175（CC4042）等均为上升沿触发，故又称之为上升沿触发器的边沿触发器，触发器的状态只取决于时针到来前D端的状态。D触发器应用很广，可用做数字信号的寄存，移位寄存，和波形发生器等，其逻辑符号如下：

图3、2 双D触发器	图3、3 D触发器逻辑符号

四、实验仪器设备

1、数字电路实验箱。
2、74LS74（CC4013），74LS00（CC4011）。

五、练习内容及方法

    1．测试基本RS触发器的逻辑功能
    按图3、1连接电路，用两个与非门组成基本RS触发器，输入端 、 接逻辑开关的输出插口，输出端 、 接逻辑电平显示输入接口，按表3、1的要求测试，并记录；

表3、1 RS触发器的逻辑功能

    2．测试D触发器的逻辑功能。
    （1）测试 ， 的复位、置位功能。
    在 =0， =1作用期间，改变D与CP的状态，观察 Q、Q 状态。
    在 =1， =0作用期间，改变D与CP的状态，观察Q 、Q 状态。
    自拟表格记录。
    （2）测试D触发器的逻辑功能

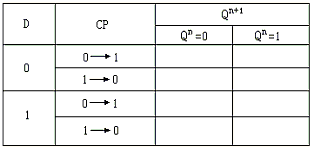

表3、2 D触发器的逻辑功能

     按表3、2进行测试，并观察触发器状态更新是否发生在CP脉冲的上升沿（即0 1），记录在表格中。
    (3) 用D 触发器构成。

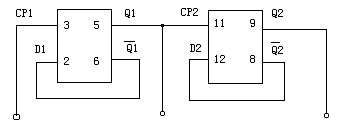

     按图3、4连接电路,构成2分频和4分频器。

图3、4 用74LS74双D 触发器构成分频器

     在CP1端加入1K的连续方波，并用示波器观察CP，Q1，Q2各端的波形。再取一只74LS74组件，仿图3、4电路连成8分频和16分频器

六、实验报告
1．整理实验所测结果，总结RS触发器和D触发器的特点。
2．画出分频器实验测得的波形图。

七、思考题
在R-S触发器中，对触发器脉冲的宽度有何要求？
