松下TC-2150R彩电电源与保护电路检修技巧

　　该机型的保护启动时，会造成开关输出降低或无电压输出，引发“”故障；行、场扫描保护电路都是通过控制601的5脚的电压来完成，当IC601保护电路启动时，行扫描电路停止工作，也会引发“三无”故障。检修时，可采取观察故障现象、测量关键点电压、解除保护的方法，判断故障范围。

　1．观察故障现象
　　
　　(1)烧保险丝F801
　　

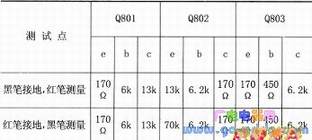

　　烧保险丝说明有严重短路性故障，先检查开关管Q801是否。当Q801击穿后，一般还伴随着Q802、Q803、D804也击穿。击穿的原因可能是交流电网电压过高或稳压电路失控，如IC801、D809开路。若开关管Q801没有击穿，则烧保险丝的原因多数是整流D801击穿或C801、C802、C807击穿。可用测量方法对开关电源主要三极管进行测量，该机芯开关电源三极管的对地电压，参见下表所示。

　　(2)无光栅，有“吱吱”声
　　
　　当开关电源的+90V输出端严重短路时，如行输出管Q566击穿或保护D815击穿，就会产生无+90V电压输出，而且开关电源会产生“吱吱”声。这是因为+90V输出端子对地短路后，能量消耗极大，开关管Q801处于低频自激振荡状态。
　　
　　(3)整机无光、无声，电源指示灯不亮
　　
　　电源指示灯接在+5V电压输出端，电源指示灯不亮说明开关电源几乎不工作。先检查C807上是否有300V电压，若无300V电压，可检查限流R802、R803是否开路；若有300V电压，再测Q801基极电压。
　　
　　若Q801基极无电压，则说明启动R804、R805开路。若Q801基极有电压，再检查正反馈元件R809、C809是否开路，保护管Q802和稳压控制管Q803是否c-e极击穿。
　　
　　若R809、C809、Q802、Q803均正常，再检查+35V整流、滤波元件D851、C850及保护管D852是否击穿。
　　
　　(4)整机无光、无声、电源指示灯亮
　　
　　电源指示灯亮，说明开关电源已工作，可能是电视机处于待机状态：先检查IC1102的24脚的，若开机时24脚能输出高电平，则应检查Q850是否开路，RL801是否损坏。若IC1102的24脚始终输出待机低电平，则应继续检查IC1101的①脚的+5V供电电压、⑦脚的+5V复位电压及时钟振荡是否正常。
　　
　　(5)开机后，自动关机，指示灯亮／灭正常如果开机的瞬间，有启动工作的声音，然后自动关机，+B电压140V不变，指示灯亮／灭正常，多为IC601内部保护电路启动。重点检测IC601的55脚外接的行扫描保护电路、场扫描保护电路及其被检测的行、场扫描电路。

　　2．测量保护电路关键点电压
　　
　　测量关键点电压可在三种状态下测量：一是在进入保护后测量；二是在开机后进入保护状态前的瞬间测量；三是在解除保护后测量。将三种测量结果比较，作为判断故障范围的依据。
　　
　　(1)IC601的55脚电压
　　
　　在开机后，测量IC601的55脚电压（正常时该脚电压为0.1V左右），如果该脚电压为高电平0.7V以上，则是IC601的55脚外接保护检测电路启动，引起IC601保护，切断行振荡电路。如果55脚电压为低电平0.1V，行扫描电路仍不工作，则是行振荡、行推动、行输出电路故障。
　　
　　(2)测量检测电路电压
　　
　　如果测量IC601的55脚为高电平（超过0.7V），判断IC601保护启动时，重点测量IC601的55脚外接的保护检测电路。在开机后，进入保护状态前的瞬间，测各路保护电路的电平，判断是哪路保护电路启动。
　　
　　“X射线”过压保护电路测量D544的负极电压，正常时该电压低于D544的稳压值，如果高于D544稳压值，则是该保护电路启动。束过大保护电路，测量Q503的集电极电压，该电压正常时为低电平，如果为高电平，则是该保护电路启动。场输出过流保护电路测量Q451的集电极电压，该电压正常时为低电平，如果为高电平，则是该保护电路启动。场偏转过流保护电路，检测R427两端电压，正常时该电压仅零点几伏，如果过高，则是该保护电路启动。12V失压保护电路，测量12V电压即可，如果12V电压过低或失压，则是该保护电路启动。
　　
　　由于各路过流、过压检测电路只在保护前的瞬间输出高电平，维修时需要一直观察电压表的指针和读数，费时费力，且表针和读数一闪而过，不易抓测到瞬时的触发电压。检修时，建议采用自制保护检测小仪器进行测量，代替人工对各个保护检测电路进行监测，省时省力，测量准确无误。
　　
　　3．解除保护观察故障现象
　　
　　为了不因为强行开机造成故障扩大，要分三步走：
　　
　　先用“电阻测量法”排除电源各路输出端和行输出电路、场输出电路的严重短路漏电故障；再断开行输出电路接假测量开关电源的+B电压，排除开关电源的故障；最后恢复行电路观察故障现象，对故障部位做出判断，检修相应电路。解除保护可采用全部解除保护和分路解除保护两种方法。
　　
　　(1)从保护执行电路解除保护
　　
　　小信号处理保护电路断开IC601的55脚与外部保护电路的连接。如果断开IC601的55脚后，行扫描电路仍不工作，则是行扫描电路故障；如果断开IC601的55脚后，行、场扫描电路工作失常，根据故障现象，对相应电路进行维修；如果断开IC601的55脚后，行扫描电路启动工作，且光栅、图像正常，则是检测电路元件变质引起的误保护。重点检测保护电路元件参数。
　　
　　(2)逐路解除检测电路保护
　　
　　如果从IC601的55脚解除保护后，开机不再保护，则可判断是IC601的55脚外接的保护检测电路引起的保护。可逐个断开IC601的55脚各路保护检测电路的连接，每断开一路连接，进行一次开机试验，如果断开哪路连接，开机后，不再保护，则是该检测电路引起的保护。“X射线”过压保护电路断开D544;束电流过大保护电路断开Q503的集电极的R532;场输出过流保护电路和+12V失压保护电路断开Q451的集电极的R465;场偏转过流保护电路断开R426。
