叠加定理仿真
绘制仿真图，并设置各元件参数，注意开关元件K1、K2的控制按钮不要使用键盘上的同一按键控制，绘制结果如图2-1。

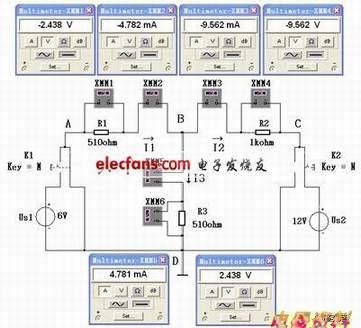

图2-1验证叠加定理的仿真电路
1. 当US1、US2两共同作用时，测量各支路和值。
将数字连入电路中，保证极性的正确性，选择合适的功能。然后打开仿真开关。
图2-2 US1、US2共同作用时的仿真
2. 当电压源US1单独作用时，测量各支路的电流和电压
将K2置于左侧，使US2不作用，如图2-3所示。根据图2-1中各电流和电压的参考方向，确定被测电流和电压的正负号后，打开仿真开关，分别测量电流I1、I2、I3和电压UAB、UBC、UBD。

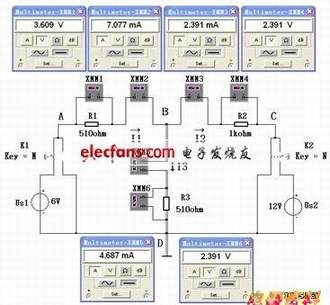

图2-3 US1单独作用时的仿真
3. 当电源US2单独作用时，测量各支路的电流和电压
将K1置于右侧，使电源US1不工作，如图2-4所示。根据图2-1中各电流和电压的参考方向，确定被测电流和电压的正负号后，打开仿真开关，分别测量电流I1、I2、I3和电压UAB、UBC、UBD。

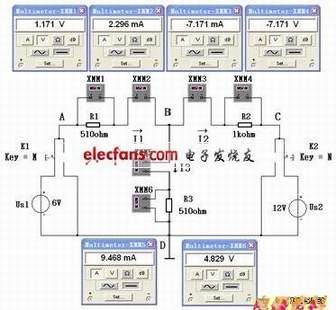

图2-4 US2单独作用时的仿真
