漆包线(WIRE)

　在GB6109.1-90标准中，规定了各型号漆包圆线的通用技术要求。该标准等同采用国际电工委员会IEC317(1988)。美国NationalElealManufacturersAssociation标准MW1000-2003对漆包线有具体的要求。

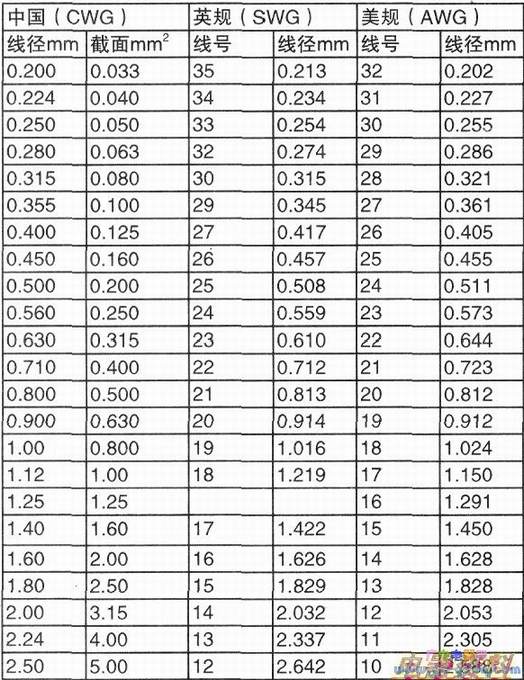

　规定漆包圆铜线，标称率为1/58.5Ohm-mm2/m（即0.017094）；最大率为1/58Ohm-mm2/m（即0017241）；最小率为1/59Ohm-mm2/m（即0.016949）。我国线规与英、美线规的表示方法不同，见下表。

　　1．聚脂瓷漆包线(P．E．W．)
　　
　　聚脂瓷漆包线是以耐热的TerephthalicPolyester树脂为主体的油脂为绝缘皮膜烤漆于导体而成其特性如下：

　　●耐热性比合成树(P．V．F．)漆包线、U.E.W．漆包线优越。

　　●耐药性（碱性除外）、耐溶性优良。

　　●机械强度可与合成树脂(P．V.F．)媲美。

　　●力率、诱电率可与U．E.W漆包线媲美。

　　●耐碱性、耐湿性比合成树脂漆包线(P．V．F)。

　　2．聚胺基甲酸脂漆包(U．E.W)
　　
　　聚胺基甲酸脂漆包是以Polyure thane树脂为主体的油脂为绝缘皮膜，烤漆于导体而成。其最大的特点为皮膜在3000C以上时，能在短时间内溶解，所以可不剥皮而焊锡。其特性如下：

　　●耐热性比合成树(P．V．F．)漆包线优越。

　　●因能不剥皮而上锡，故可提高工作效率。

　　●耐酒精系列溶剂比一般漆包线差稍许，但应用上并无影响。

　　3．聚亚胺聚脂E．I．W．漆包线
　　
　　涂料为Polyester-imide树脂，具有高热安定性和高介质强度。其特性如下：

　　●耐热冲击性良好。

　　●耐磨性佳、柔软性好。

　　●耐热性及耐化学药品性佳。

　　●耐冷R-12及R-22。

　　4．聚亚胺酰胺漆包线(A．I．W)
　　
　　涂料为Polyamide-imide树脂作成，具有优异的稳热性。其特性如下：

　　●耐热性优。

　　●耐磨性佳。

　　●耐化学药品性佳。

　　●耐冷R-12及R-22。

　　5．自融性聚胺脂漆包线(S．B．W．)
　　
　　自融性聚胺脂漆包线是U.E.W漆包线上面再加一层热可塑性皮膜而成。其特性如下：

　　●具有U.E．W．漆包线的全部特点。

　　●可节省COIL真空含浸时间之加热干燥处理，提高工作效率，降低成本。

　　●可与层间纸粘着，防止线间之滑落。

　　6．油性树脂漆包线（E.W）
　　
　　油性树脂瓷漆包线是最早普遍被使用之漆包线，以天然树脂与干性油为主的油质为绝缘皮膜，依规定厚度烤漆于导体而成。其特性如下：

　　●在漆包线中，体积最小，可使COIL轻巧化．节约使用材料降低成本。

　　●耐水性优良，耐湿性佳，短期负热载性佳。

　　●因耐溶性剂，耐油性差，故浸油时有选择溶剂的必要。
