《电路理论》实验八 三相上电路功率的测量
一. 实验目的
1. 学习用三瓦计法测量三相 的。
2. 了解星形对称与不对称功率的测量方法。
二. 预习要求
三相电路的功率，教材上册P393-396
三. 实验任务与方法

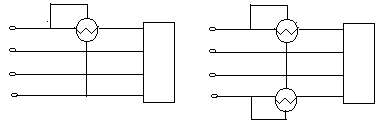

负载Y接，三相对称，有中线，用三瓦计法测每相功率，PA、PB、PC计算总功率P。
1. 负载Y接，有中线，断A相，测各相功率(同第1项)
2. 负开Y接，无中线，断A相，用二瓦计法测P1，P2计算总功率P，与第2项三瓦计法所测功率比较之。
3. 负载ê接，用二瓦计测P1，P2 计算总功率P。
四. 注意事项
1. 防止触电。
2. 注意瓦特表*端正确接法，如何正确选择线圈，线圈的量程和功率表的正确读数。
五. 报告要求
1. 画出实验线路图。
2. 填写数据表。
3. 回答思考题。
思考题
(1) 说明二瓦计法和三瓦计法测量三相电路的适用的场合。
(2) 用二瓦计法测量功率时，出现负值的原因。
六. 实验设备
1. 交流电压表 一块
2. 交流电流表 一块
3. 电流表替读器 一套
4. 三相负载 一套
