过载保护器

　在电冰箱、空调器中大都有过载保护器，有的叫热保护器。
　　
　　见下图，它串接于电机绕组回路中。当电机长时间过载筵行或电机内部有故障（如绕组匝间短路）时，如不尽快断开电机回路，将导致电机烧毁。过载保护器的作用就是在这种情况下切断电机回路。



　　

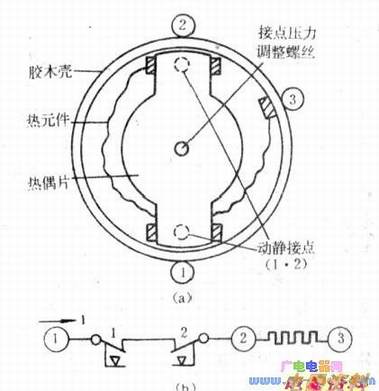

　　下图(a)是热保护器的结构图，它的展开如下图(b)。工作过程如下：假如由端子①流进，电流经端子①一接点1一热偶（双金属片）一接点2-端子②’一热元件一端子③流出，完成热保护器的一个工作状态。当电流大到一定程度和经过一定时间，热偶片弯曲，接点1和2打开，电机断电。



　　
　　一台BY-150雪花冰箱，在运行过程中曾发生过反复停止、启动、停止、再启动的故障。停启间隔时间二、三秒。
　　
　　拔下冰箱插头，检查电机等其他元件均完好。再通电观察，见是热保护器往复动作所致。．拆下热保护器进行校验，通入1. 2A的电机额定电流，经四分钟后热保护器便开始动作，反复通断，从而断定冰箱故障是热保护器本身的定值变小引起的。
　　
　　然后按热偶的正常校验方法，重新整定的动作值与动作时间。动作电流可按下面经验公式整定：

　　式中，Idz-动作电流；Kk---可靠系数．一般取1.2，考虑环境温度时取1.4；Ie--电机额定电流；t一室温(C)。
　　
　　通入上述动作值时，动作时间以15~20分钟为宜；Idz—le时，不应动作。但前述类似结构的热保护器，动作值大小与动作时间长短的调整是一致的，即调整接点压力，这样既改变了动作时间，也改变了动作值。为此只能认为某一条件不变，去改变另一条件，例如，假定Idz不变，调整接点压力大小，使动作时间增长或缩短，反之则改变动作电流值，经调整后，故障排除。
　　
　　热保护器的动作电流应大于热保护电器的额定电流，否则热保护器便以3～4秒左右的时间往复动作。此时非但不能起到保护作用，反而加速J电机的烧毁。所以，在此提醒广大维修员，检修冰箱启动电路时，不要忽视对保护器的检查。
