晶体管放大电路的组成及工作原理

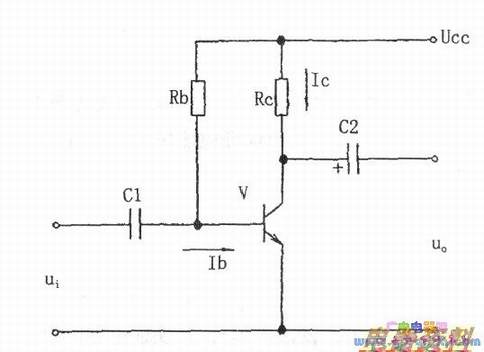

　　低频基本放大一般包含一个或两个，典型电路如下图所示。

　晶体管V是放大电路的核心，Uce向放大器提供能源，它给集电结加上反向偏置，给发射结加上正向偏置，使晶体管处于放大状态．其他元件的作用如下：
　　
　　基极Rb：通过Rb向放大器提供静态基极Ib，改变Rb的值可以调整放大器的工作点。
　　
　　集电极Rc：Rc为集电极电流中的直流成分提供通路，把晶体管的电流放大作用转变为放大作用。
　　
　　Cl、C2：在电路中起隔直及耦合交流信号的作用，保证放大器静态工作点不受信号源及的影响。
　　
　　工作原理是：当输入端接入微小交流信号电压后，引起了基极电流Ib的变化，也随之变化，而Ic的变化通过R。转换成集电极电压的变化，然后通过隔直电容C2把交流成分取出，得到放大后的输出电压ua。
