电压放大器的基本工作原理

　当信号尚未接入时，三极管三个电极的、状态称作静态，也叫“静态工作点”。一般只需求出集电极电流和集一射之间的电压值即可。

　需要放大的信号输入后，是叠加在静态工作点之上的，使静态电流和电压出现“变化”或“波动”，我们就称它为“动态”。要了解放大器的工作原理，就要先了解静态，再了解动态。下面以图6为例来简要解释放大器是如何实现电压放大的。

　静态：

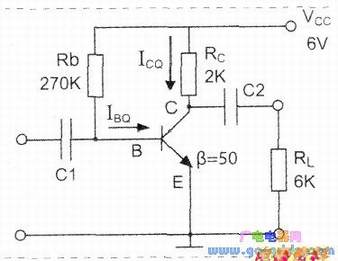

　如下图，假设三极管是硅材料管，而且电流放大系数已经确定(p=50)，使用6V直流供电。

　　从图中可以看出，发射极电位是参考电位，所以UE=0伏。此时基一射之间的电压．即发射结的正向偏压是VBEQ，在介绍PN结特性时已经讲过，对于硅材料三极管来说，这个偏压值大约在0.7伏左右。所以基极电流IBQ就被确定了，它等于流过偏置Rb的电流，即

　　基极电流一旦确定，集电极电流也就被确定了，它总是等于基极电流的β倍。

　　同时，集一射之间的直流电压VCEQ也就可以由计算而得出：

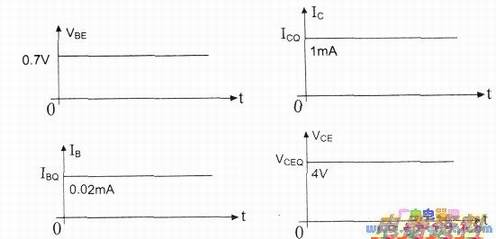

　　若画出三极管基极、集电极的静态电流和集一射间静态电压波形，它们都是确定的直流量，波形都是一条水平线，如下图所示。

　　动态：

　　加入信号后，放大器各关键点的电压、电流值会发生相应变化，这种变化就是“动态”，它是叠加在静态之上的。

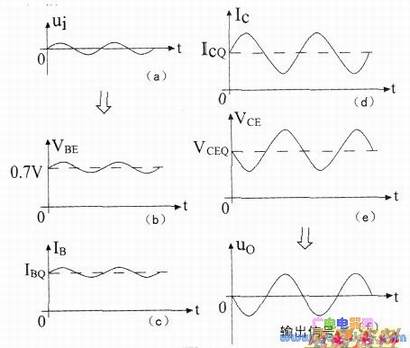

　　设输入信号是一微弱的正弦电压，如下图(a)所示。信号通过C1送到三极管的基极，使基极电位VB发生变化，即在原来VBEQ的基础上叠加了输入信号ui波形如下图(b)所示。基极电流的大小自然随着VBE的变化而出现相应的变化，其变化波形如图6-8 (c)所示。

　　根据三极管电流放大原理，集电极电流将随基极电流的变化而变化，而且变化的幅度是基极电流变化的β倍，如下图(d)。

　　变化的集电极电流流过Rc，在Rc两端将出现幅度较大的变化电压。因为直流的电压是稳定不变的，所以当Rc两端电压变大时，VCE值将变小，当Rc两端电压变小时，VCE值反而变大，因此VCE的波形变化如下图(e)所示，它与波形比较，正好是倒相的关系。

　　VCE的变化通过输出C2送给RL。

　　因为电容有“隔直通交”的功能，直流成分VCEQ被隔离，负载R，上得到的只是电压变化部分，如下图(f)所示，这正是放大器的输出电压波形。

　　显然，输出电压信号比起输入电压信号已经得到了放大，只是相反。这一变化过程就是放大器的电压放大过程。
