B类放大器工作原理

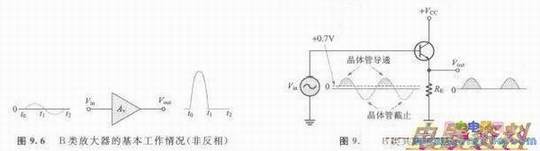

　图9.6显示的是在时间轴上，B类( class B)放大器输出与输入波形的比较。

　B类放大器偏压在截止点，所以Q=0且VcsQ=VCE(cutoff)。当输入信号使进入导通状态时，晶体管将离开截止点而工作在线性区。这种情况可以用图9.7的发射极跟随器线路加以说明，我们可以看到，输出波形与输入波形并不相同。



　2.B类推挽式放大工作原理

　我们已经看到，图9.7只在输入信号正半周导通。若要在整个都执行放大功能，必须加上一个在负半周导通的B类放大器。两个一起工作的B类放大器组合，称为推挽式( push-pull)操作。

　有两种方式可运用推挽式放大器在输出端产生整个波形。第一种方式使用耦合。第二种方式使用互补对称武晶体管( complementary symmetry transistors)；也就是一对互相配对的NPNl BJT，或是一对互相搭配使用的N沟道或P沟道FET。

　(1)变压器耦合    变压器耦合( transformer coupling)电路显示在图9.8。输入变压器的次级线圈具有中间抽头，此抽头连接到接地端，因而造成次级线圈两端互为。因此变压器将输入信号转换成两个相反的信号，再分别提供给两个晶体管。请注意，两个晶体管都属于NPN型。因为信号相位相反，Qi将会在正半周导通，Q2将会在负半周导通。虽然两个晶体管总是有一个处于截止状态，再次利用有中间抽头的初级线圈，输出变压器可以将两个晶体管的输出信号组合在一起。正连接到输出变压器初级线圈的中间抽头位置。


    (2)互补对称式晶体管

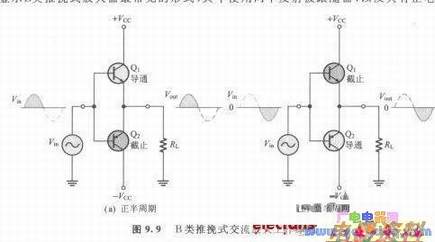

    图9.9显示B类推挽式放大器最常见的形式，其中使用两个发射极跟随器，以及具有正电压与负电压的两个供应。因为一个发射极跟随器使用NPN晶体管，另一个使用PNP晶体管，两个在各自输入周期的相反半周内导通，所以是互补式放大器。请注意，两个晶体管的基极都没有加上直流偏置电压，即VB =0。所以都是直接利用信号电压来驱动晶体管进入导通状态。在输入信号的正半周内，Q1导通；在输入信号的负半周内，Q2导通。


    (3)交越
    当基极直流电压为零时，两个晶体管都截止，输入信号电压必须超过VBE，才会使晶体管导通。因为这样，输入信号在正半周与负半周的交替过程中，会有一段时间没有一个晶体管是导通的，如图9. 10所示。因为这样而造成的输出波形失真称为交越失真(crossover distortion)。
