无线USB应用实例

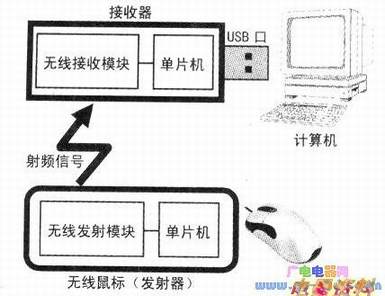

　这里，以无线USB为例，看看无线USB到底是如何应用的。如上图所示是更具体的系统结构框图，在发射器和接收器内部，都拥有相同的无线模块和。
　　

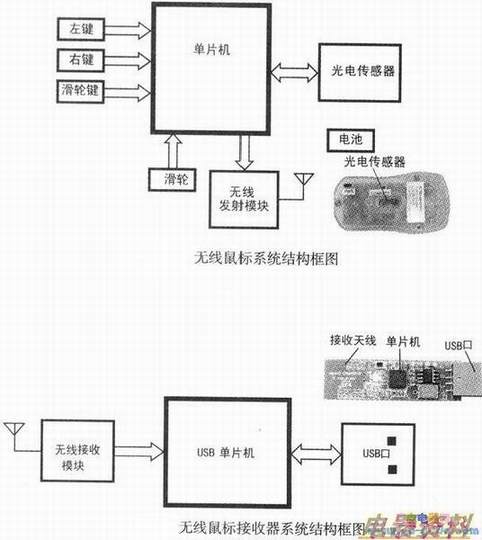

　　在无线鼠标上，除无线发射模块以外，其他器件如左键、右键、滑轮键、滑轮、光电等都能从鼠标表面找到。结合上图所示的无线鼠标结构，可以规划系统结构框图如中图所示，单片机为系统的核心，6个模块都在单片机的控制下工作，电池向整个系统提供工作。
　　
　　而接收器的结构相对简单一些，如下图所示。接收器的核心仍然是单片机，该单片机与中图中的单片机不同，它具有与计算机USB口进行接口的本领，这类能与USB口通信的单片机称为USB单片机。

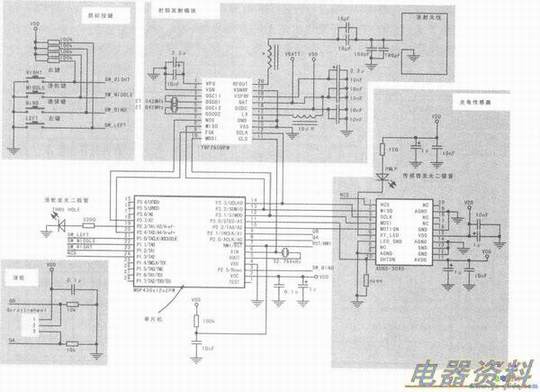

　　下图所示是无线USB鼠标的系统图，单片机之外的几个功能模块——鼠标按钮、滑轮、无线发射、光电传感器都被阴影包围起来。以单片机为中心，整个系统的工作过程大致为：光电传感器检测鼠标运动时的坐标并输入单片机中，滑轮和鼠标按键如果触发也会向单片机输入相应的信息。单片机实时把这些信息通过无线发射模块中的天线发送出去。

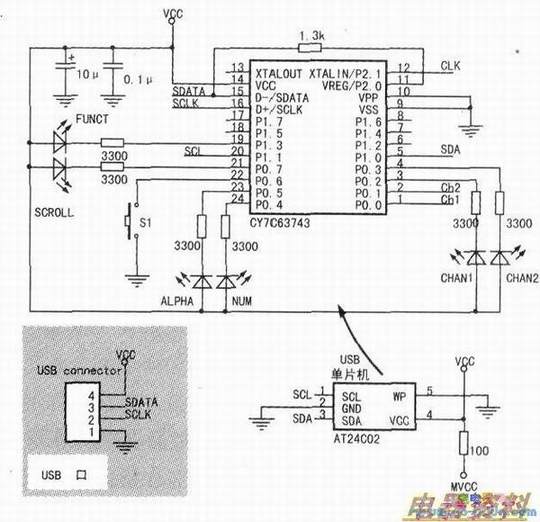

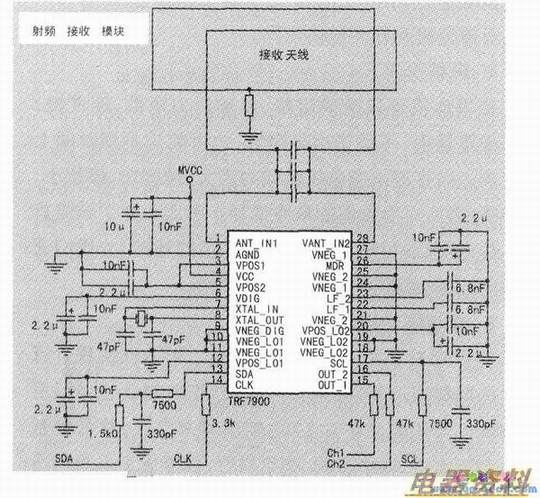

　　鼠标运动和按键等信息被接收器的天线接收下来，并通过射频接收模块的处理后经由USB单片机输入单片机的USB口。接收器的电路图见下图。
