电压放大器的电路构成

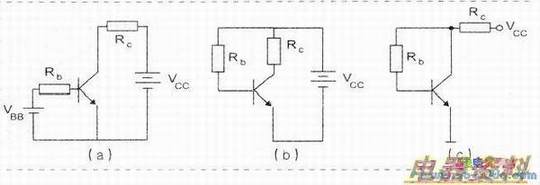

　放大器的核心是处于放大状态的三极管，假定我们使用的是NPN型硅三极管，则可以如下图(a)向它提供放大条件。下图(a)VBB给发射结提供正偏；V给集电结提供反偏。

　如果流经Rb的Ib适当，使经过放大的在Rc压降使集电极电压Vc＞Vb，三极管就工作在放大区域了。但这一有明显的缺陷，就是需要用VBB和Vcc两组电池，这是很不方便的，也是不现实的。因此我们设法将两个合并使用，放弃VBB，利用电源Vcc经过Rb产生Ib，给发射结提供正偏，形成如下图(b)所示的电路。Rb称作“偏置”。这样，放大器的核心部分就形成了。如果Rb接在c-之间，形成电压负反馈，稳定工作点，如下图(c)所示。

　通常在画电路图时，因为直流电源Vcc许多地方公用，一般可以不画，标Vcc即可，如(c)所示。

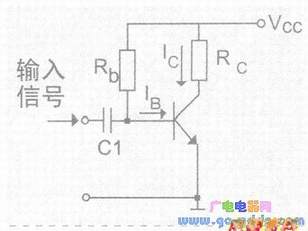

　　需要放大的小电压信号是如何输入而不影响放大器的直流偏置呢？可以在基极串入一个C1，如下图所示，C1称作“输入耦合”。电容的一个重要特性就是“隔直通交”，它能隔断直流，但允许交流通过。普通信号都是由一系列交流信号组合而成的，所以小电压信号可以通过耦合电容到达三极管的基极。

　　输入的电压信号到达基极，将使基极电位在原来确定的直流偏压基础上发生变化，从而使基极电流随之发生变化。如果输入信号很小，那么基极电流的变化规律与输入电压的变化规律是基本相同的。（即不出现非线性）基极电流的变化将引起集电极电流的相应变化，而集电极电流的变化量是基极电流变化量的β倍，这就实现了信号电流的放大。

　　如何将被放大后的电流信号再转化为电压信号呢？只需在集电极回路中加入一个电阻Rc即可。变化的集电极电流在电阻两端将产生变化的电压，这个输出电压含有直流分量和交流电压。

　　如何取出放大的交流电压给呢？也需要通过一个隔直流电容，如下图中的C2，它隔断Vc的直流部分，只将放大器的输出交流信号送到负载RL上。

　　这样，一个完整的放大电路就出现了，它的具体电路就如下图所示。
