PIC单片机A/D转换知识

　(1)转换控制寄存器ADCON1。

　ADCON1是8位的可读写的寄存器，如下图所示，其功能是A/D转换时，选择芯片引脚输入信号的类型（模拟量A或数字量D），以及A/D转换结果存放的格式。



　ADCON1的第6、5、4位，在A/D转换中未派上用场，读作“0”。ADCON1的第3、2、1、0位（Bit3、Bit2、Bitl和Bit0），是管理P16F87X引脚功能（A或D）的选择，例如在下文C程序中，设ADCONl=Ox8a时，选择Pic16F873A的ANO(RAO.)、AN1(RAl)RA4(AN4)、RA5(AN5)为模拟量输入、（AN6、AN7为数字量输入），AN3、AN2参考设置端（+、-）。

　(2)A/D转换结果寄存器ADRESH、ADRESL。因Pic16F87X的A/D转换值是10位的数（代码），而A/D转换的结果是存放在指定的结果寄存器中，因结果寄存器是8位的，所以A/D转换结果的10位数，利用ADRESH存放A/D的高字节；利用ADRESL存放A/D的低字节。存放方法是利用前述的ADCON1的第7位(bit)AD进行选择，当令ADFM=1时，A/D转换结果的低8位存放在ADREL中；高两位存放在ADRESH中；当令ADFM=O时，A/D转换结果的低两位存放在ADRESL中，余下的高8位存放在ADRESH中，这由C语言设计者自由选择。若对A/D转换代码的分辨率要求不高（如实验程序），可取A/D转换的高8位而舍去低2位，以使C程序简化。

　(3)A/D转换控制寄存器ADCONO。

　ADCONO的功能是用于控制A/D转换的操作，其相关位的功能如下图所示。

　　图中ADCONO的第0位(Bit0)，ADON是A/D转换允许位（俗称打开A/D转换），当令ADON=1时，打开的A/D转换；ADON=O时，关闭A/D转换。ADCONO的第1位，未使用读作O。

　　ADCONO的第2位GO/DONE的反也是重要的功能位：在ADON=1时，若令GO/DONE的反=1，启动A/D转换；若令GO/DONE的反=0，A/D转换完成。

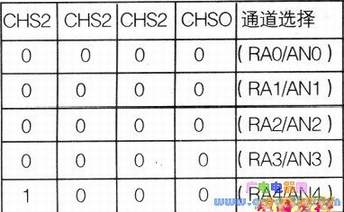

　　ADCONO的5～3位（Bit5、Bit4和Bit3）CHS2、CHS1、CHSO是A/D转换模拟通道的选择，对Pic16F873A芯片，有下述关系：

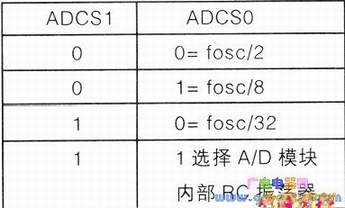

　　ADCONO的第7、6位即ADCS1和ADCSO，是A/D转换时钟选择位，有以下关系：

　　此外，在A/D转换时，还会用到外围接口中断标志寄存器PIR1的标志位ADIF(Bit6)和外围接口中断使能寄存器PIE1的使能位ADIE。

　　当令ADIF=1时，代表A/D转换已完成；ADIF=O时，A/D转换未完成。

　　当令ADIE=1时，打开A/D转换中断；ADIE=O时，关闭A/D转换中断。
