模拟卫星电视接收机的构成

　模拟卫星电视接收机是指接收卫星传输的模拟电视信号。它将高频头输出的第一中频信号进行放大、变频、后，得到图像信号和伴音信号。为方便只有射频输入接口的普通电视接收机能够接收卫星电视接收机输出的信号，一般模拟卫星电视接收机内有一个电视，将图像和伴音信号按开路广播电视要求到VHF或UHP频段。

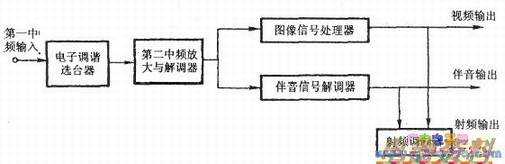

　模拟卫星电视接收机为卫星电视接收系统的室内单元，它的作用是：将来自高频头的第一中频信号进行放大，然后通过、，输出第二中频信号(一般为510:M)，再经过第二中频放大与，解调出调频信号，最后经视频图像处理和伴音信号处理后，得到视频图像信号和伴音信号。模拟卫星电视接收机的结构框图如图所示。
