卫星数字接收机一体化调谐器的基本结构

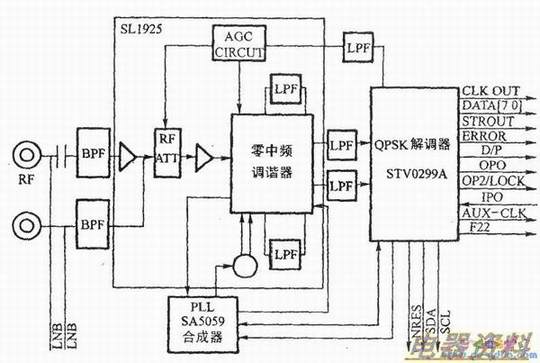

　卫星接收机的一体化器的内部结构框图如图所示。调谐器第二本振的可变在1～1429.5～2629.5M，它与输入的第一中频950～2150MHz的RF信号差频后，形成第二中频479.5MHz，其带宽一般设定为36MHz，然后再进行零中频变换，即第三本振为479.5MHz；经90°相移器正交相干，分离出I与Q基带模拟信号。Q信号超前I信号90°，且当第一中频输入为951MHz时，I/Q输出频率为lMHz。调谐器一般采用载波跟踪技术，以确保479.5MHz载波频率的精确性。零中频正交解调由SL1925完成。

　解调出来的模拟基带I/Q信号送至信道解调T102(STV0299)，经由转换、QPSK解调、Viterbi、解交织、RS解码、能量解扰，最后生成8位TS流，其取样频率一般为54MHz，即主频27MHz的2倍。一体化高频调谐器一般采用2级自动增益控制，以使其控制范围达到50～70dB之间。它将I/Q基带信号模量与一个可编阈值进行比对，其差值经积分后，变换成脉冲信号以信号驱动AGC输出。经简单模拟后，控制ADC变换前的放大器增益，其数字奈奎斯特所采用的滚降值为0.35，在芯片内还没有偏移删除。用以抑制I信号和Q信号的残留直流分量。
