家庭影院集成电路的基础知识

　　家庭影院是指在家庭环境中，通过合理配置音频、视频设备，使影院的音响效果完美逼真地再现的音像系统。家庭影院从处理方法来看，应用最广泛的是杜比定向逻辑环绕系统。杜比定向环绕立体声系统是一种模拟化的多声道立体声系统，是一种具有三维效果的环绕立体声系统。它的基本原理是：在录音时，通过杜比定向逻辑矩阵进行，将四声道信号合成为双声道的数字信号；在放音时，通过杜比定向逻辑矩阵，又将双声道复合信号还原为四声道信号，从而产生三维空间的立体声效果。所使用的四声道分别是：左前、中置、右前和环绕声道。

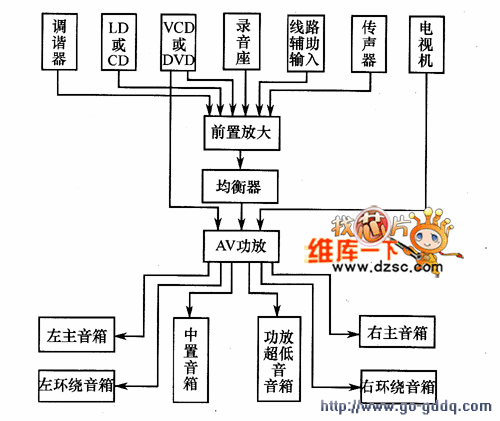

　　如图l所示为家庭影院的组成方框图，家庭影院的AV系统由以下部分组成。

图l 家庭影院的组成方框图

　　① 器 ：AY系统的音频节目来源之一，用来接收立体声广播节目，相当于 收音机 的功能。

　　②录音座：AY系统的音频节目来源之一，相当于录音机的功能。

　　③唱机或激光视盘机：即LD，CD， VCD ， DVD 等，是AY系统的音频、视频节目来源。其中，LD，CD是音频节目来源，而YCD，DVD等既是音频节目来源，也是视频节目来源。

　　④均 衡器 ：将整个放音频域分成几个频段（一般分为10频段），采用分段调节的方式来达到均衡的目的，可以根据自己的听音爱好来分别调节节目中各种信号频率成分的大小比例，以达到最佳享受的目的。

　　⑤AV ：一种高保真 ，包括视频选择放大、 分配器 音频前置放大和杜比定向逻辑环绕声 处理器 等，具有5～6个声道功率输出。

　　⑥ 彩色电视机 ：家庭影院必须配备大屏幕彩色电视机。

　　⑦ 音箱 系统：家庭影院必须是多声道放音系统，所以扬声器音箱系统有：左主音箱、右主音箱、左环绕音箱、右环绕音箱、中置音箱和超低音音箱等。

　　⑧其他设备：家庭影院还可以配置音质控制设备，如数字混响器、卡拉Ok等，以修饰和美化音质，提高放音质量。

　　在家庭影院的组成部分中，调谐器、功放和电视机等部分的 与前面几节所介绍的 及原理类似，不再重述。本节主要介绍其他部分的电路，家庭影院的组成部分和 集成芯片 很多，下面以音调均衡、虚拟杜比环绕声解码集成电路和高保真BBE音质增强集成电路等为例介绍家庭影院集成电路。
