单通道双制式中频电路声表面滤波器及其特性

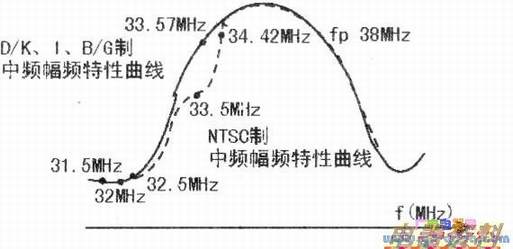

　这里所说的单通道双制式中频是指既能接收PAL B/G、D/K、I制电视信号，又能接收NTSC制电视信号，且中频放大电路共用。由于NTSC制电视信号的频带宽度仅为6M，伴音第一载频为33.5MHz，与PAL制的幅频曲线相差较大，不能与之共用同样的F。为了不增加数量，又能达到两制式接收的效果，于是出现了一种新型的SAWF。该SAWF在原有输入、输出、接地脚的基础上增加了一只控制引脚，在该控制脚上加上制式控制电路时，SAWF的幅频曲线就能在PAL制和NTSC制之间切换，其幅频曲线如下图所示。其中，实线部分为PAL B/G、D/K、I制幅频曲线；虚线为NTSC制幅频曲线，34.42MHz为NTSC制色度载频，33.5MHz为NTSC制伴音载频，频带也相应变窄了。这类SAWF的常见型号为K6265K。
