单通道单制式中频电路声表面滤波器及其特性

　　这里所说的单通道单制式中频是指仅能接收PALB/G、D/K和I制式或NTSC制式电视信号，图像中频和伴音第一中频共用一个中频通道，在这一通路中图像和伴音混合在一起没有分离，共用同一个幅频曲线的F，这是早期彩电普遍采用的方案。
　　

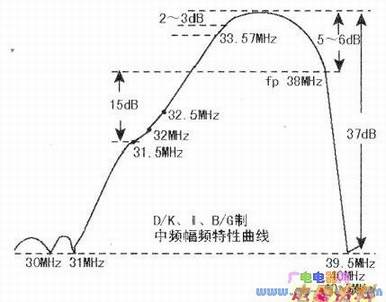

　　接收PALB/G、D/K、I制的SAWF的幅频特性曲线如下图所示。图中38M为图像中频，33.57MHz为色度中频，31.5MHz、32MHz、32.5MHz分别为D/K、I、B/G制第一伴音中频，30MHz和31MHz为邻频道图像差频，39.5MHz、40MHz、40.5MHz为邻频道伴音差频。从该图可以看出，在中频通道中，主要放大的信号是38MHz的图像中频和33.57MHz的色度中频，其增益相对较高；对邻频道图像、伴音差频干扰完全吸收；同时因为本频道图像中频和伴音中频共用一个通道，为防止伴音干扰图像以及色度中频与伴音中频信号形成差拍干扰——声色差拍干扰，对伴音中频进行了一定的衰减，形成一个伴音中频的小平台，因此伴音中频的幅度相对较低。这类SAWF的型号较多，如常用的F3826T、K2959M、F3828L、D1952、K2972等。
