TTL接口信号

　液晶面板TTL接口中一般包含数据信号、时钟信号和控制信号这三大类信号。

　(1)数据信号
　　
　　数据信号是指RGB数据信号。例如：单路8位TTL接口中共有24条RGB数据线，分别是红基色数据R0～R7（8位红基色数据，RO为最低有效位，R7为最高有效位）8条，G0～G7绿基色数据8条，B0～B7蓝基色数据8条。

　(2)时钟信号
　　
　　时钟信号是指时钟信号。像素时钟信号是传输数据和对数据信号进行读取的基准。像素时钟常用DCLK表示。在使用奇/偶像素双路方式传输RGB数据时，输出接口输出像素时钟的方法有所不同。有的奇/偶像素双路数据共用一个像素时钟信号，有的对奇/偶两路分别设置奇数像素数据时钟和偶数像素数据时钟两个时钟信号。之所以这样设置，是为了适应不同液晶面板的需要。

　(3)控制信号
　　
　　控制信号包括：有效显示数据选通信号DE（数据有效信号）、行同步信号Hsync、场同步信号Vsync。所有TTL接口液晶面板的输入信号中都必须有DE信号。

　有的液晶面板只使用单一的DE信号而不使用行、场同步信号。

　有效显示数据选通信号DE在液晶面板中是一个非常重要的与同步信号类似的定时控制信号，只有在DE为有效期间（一般为高电平期间）出现的RGB数据信号才能作为液晶面板的有效数据。或者说DE信号的作用是：在液晶面板上建立有效的数据区（观看区），建立一个显示窗口，只有在这个窗口范围内的数据才是有效显示数据。

　不同液晶面板对DE信号的使用方法也不尽相同，有的液晶面板必须将DE、行同步信号、场同步信号配合使用；而有的液晶面板仅使用DE信号，可以不使用行、场同步信号。

　当然，这两种不同使用方式时的DE信号波形本质上是不相同的，单独使用时的DE信号，其作用是一个行、场复合同步信号。

　有的液晶面板还具有显示模式选择功能，具有此功能的液晶面板输入信号端口中还包含以下显示模式选择信号：

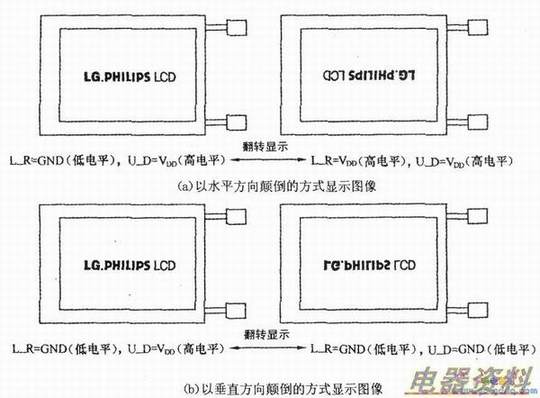

　一是水平显示模式选择输入信号，常使用LR表示，用于控制是按正常方式还是按水平颠倒方式显示图像；二是垂直显示模式选择输入信号，常使用UD表示，用于控制是按正常方式还是按垂直颠倒方式显示图像。具有图像正常/颠倒显示功能的液晶面板，通过LR与UD选择信号的组合，可以按正常方式显示图像，或分别按水平方向颠倒或垂直方向颠倒的方式显示图像，如下图所示。
