液晶彩电电路结构与普通CRT彩电的不同点

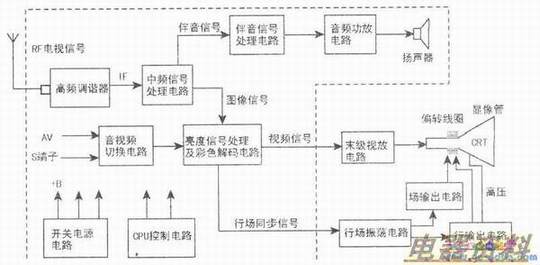

　普通CRT彩电主要由、CPU控制电路、高频头、中频信号处理电路、亮度信号处理及彩色电路、伴音信号处理电路及行、场扫描电路、视放电路组成，如下图所示。从各单元电路的功能来看，主要可分为电路、CPU控制电路、声像信号处理电路及光栅形成电路四大部分。其中，电源电路主要为CPU控制电路提供+5V供电，为信号处理电路提供+5V、+8V或+12V供电，为光栅形成电路提供+110V～+145V(与机型有关)的行扫描供电。

　　
　　在部分机型中，电源电路还为场扫描电路提供+24V～+28V的供电。光栅形成电路主要指行、场扫描电路及显像管附属电路，其作用是发射电子，并完成从左到右、从上到下的电子束扫描，以形成光栅。
　　

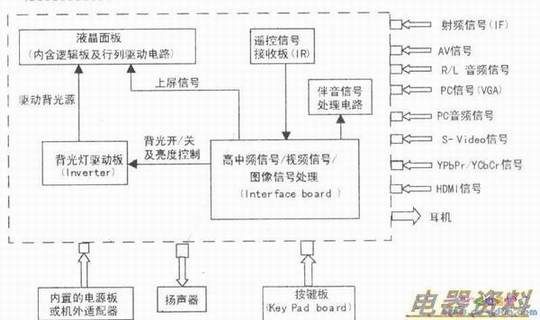

　　从电路功能上看，液晶彩电的电路仍具有电源电路、CPU控制电路、声像信号处理电路及光栅形成电路四大部分，如下图所示。







  由于终端显示器件有着本质差异，故部分电路结构差异较大，主要表现在以下几方面：
　　

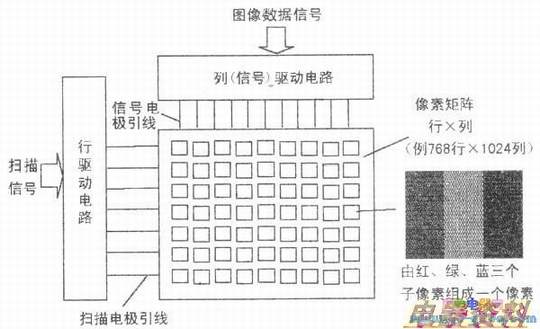

　　(1)液晶彩电用背光灯驱动电路及均光组件取代了CRT彩电的显像管附属电路以满足发光条件；用液晶屏内部的行、列驱动电路取代了CRT彩电的行、场扫描电路，以完成整幅光栅的显示，如下图所示。

　　
　　(2)CRT显像管只有最大分辨率之说，不存在标称分辨率的问题，也就是说，只要调整加在电子束上的偏转，就可改变其显示图像的分辨率。而对于液晶屏而言，屏一旦制成，其物理分辨率（常称为屏的标称分辨率）便已固定，不能更改，显示器的常见分辨率标识见下表。若要接收非标称分辨率的信号，就必须采取复杂的图像缩放算法，将其变换为标称分辨率信号，这一处理过程常称为图像缩放处理（Scaler）或格式变换，其对应的电路则称为图像缩放处理电路或格式变换电路。

　　
　　从上面的分析可知，在液晶彩电的图像信号处理电路后端应设有图像缩放处理电路，这是普通CRT彩电所没有的。另外，图像缩放处理电路输出的信号为LVDS信号，还需要逻辑板处理后才能驱动液晶面板。从作用上看，逻辑板的作用与CRT彩电的视放板相当，但两者又有着本质的区别：视放板的本质是电压放大器，逻辑板却不是一个单纯的放大器，而是一个内置软件及固有程序的组件。
　　
　　(3)大部分液晶彩电的电源电路采用带有PFC（校正）功能的+尤其是大屏幕（26英寸及其以上）液晶彩电，且输出电压也有别于CRT彩电。
　　

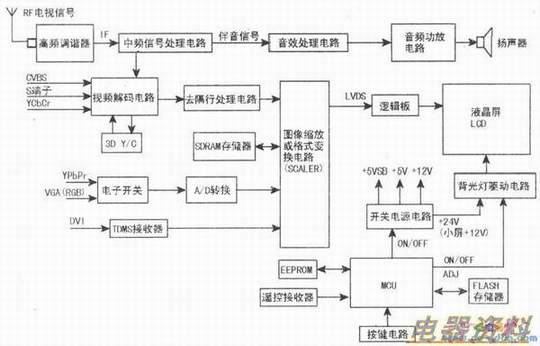

　　综上所述，液晶彩电的电路组成框图如下图所示。从图中不难看出，液晶彩电的CPU控制、高中频放大及伴音信号处理电路与CRT彩电基本相同；去隔行处理及数字解码电路与高清CRT彩电基本相同。例如在长虹LS10机芯的液晶彩电中，视频解码及转换采用芯片SAA7117AH，该芯片也大量用于高清CRT彩电的数字板中。
