XX-23型无线通信加密器

随着无线电话业务的高速发展，甚高频和超高频波段的对讲机用户、高频波段的无绳电话用户以及其它无线电话用户急剧增加，因重叠或接近而造成的申音或干扰现象越来越普遍，通信内容很容易被窃听，因此无线电话加密是目前迫切需要解决的问题。XX-23型无线通信加密器是为解决这一问题而设计的。它采用了倒频加密大规模和表面安装元器件，具有使用方便，保密效果好，体积小，耗电少，音质好，便于更改密码等特点。

XX一23加密器适用于无绳电话，对讲机，VHF和UHF车载机、基地台以及SCA等加密通信装置。

    一、倒频加密原理

倒频加密是通过倒置音频频谱的方法来达到加密目的的，适用于各种制式无线电话的加密通信。

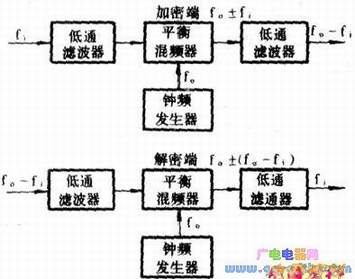

众所周知，人的语言频率一般在300～3400的范围内，人发出的每个音索都有不同的频谱。不同的音素可根据其不同的频谱识别出来。如果人为地把讲话人的话音频谱改变或倒置，就很难听懂讲话的内容。倒频加密法就是利用这一原理，在发话端将话音频谱改变或倒置，在接收端再将其还原。倒置和还原最常用的方法是法，其原理方框图如下图所示。

发话端话音信号fi经过第一低通后，高于3400Hz的谐波或杂波分量就被滤除。

低通后的fi与钟频发生器的fo进行混频，平衡混频器的输出信号为fo±fi，其中fo+fi困高于低通的截止频率而被抑制，于是发信端只有fo-fi输出，话音即被加密。同理，在接收端fo-fi信号与钟频fo混频后，fo+(fo-fi)分量被滤除，只输出fo-(fa-fi)=fi信号。这样，发信端的话音被还原。

从倒频加密原理可知，发端（加密端）与收端（解密端）的钟频必须相同，才能使解密后的信号还原。实践证明，两个钟频相差大于50Hz时，解密后的信号将变调，；钟频相差大于100Hz时，解密后的信号产生严重失真；如果大于200Hz，则话音不能还原。因此可采用变换钟频的方法来进行加密，在收发整个加密系统的带宽范围内，每隔200Hz安排一个频点作为密码点。钟频可采用经产生，改变不同的比就可获得相应的密码点。当然也可以同时改变晶振频率与分频比来获得更多的密码点。

    二、XX-23型加密器的主要性能

XX-23型加密器是由倒频加密专用和部分外围元件组成的厚膜。加密器内部含有发端（加密部分）和收端（解密部分），并包含晶体和分频器。晶体可以更换。分频器的分频比可通过开关Kl、K2的不同组合来变换。加密器还装有加密／不加密转换开关。

加密器的主要性能如下：(1)加密方式：语音频谱倒置。(2)更换密码方法：改变晶振频率和改变分频器的分频比。在无线电收发机的频响为4kHz的条件下，晶振频率可在2.3-4MHz范围内任选。钟频等于晶振频率除以分频比。Kl、K2的状态（断开为高，接地为低电平）与分频比的关系如右表所列。(3)加密通道增益：0±2dB；解密通道增益：0士2dB。(4)：≥45dB。(5)失真：≤35dB。(6)加密通道与解密通道间的隔离度优于60dB。(7)能力：加密端为50kΩ，解密端为lkn。(8)工作：3V±10%。

(9)耗电：2．5mA。(10)体积：30（长）×19,5（宽）×8（高）mm。

    三、XX-23加密器的安装

XX一23加密器的安装步骤如下：(1)将发射机的前置放大的输出端断开，接到加密输入端。同时将加密输出端接到话音放大器输入端。(2)将接收机的低频放大器的输入端断开，分别接到解密输入端和解密输出端。(3)将地线与收发机的负（地）端相连。(4)将+3V线连到收发机的电源正端，如果电源高于3V，需加降压R，R值为（电源电压一3）×lO的3次方/2.5Ω。(5)按分频比要求拨好Kl、K2的位置。

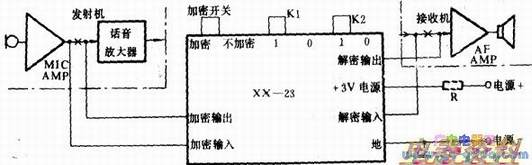

要注意的是，通信双方都要使用XX一23加密器和同一频率的晶振，还要将K1、K2拨到相同的位置。(6)将加密开关拨到不加密状态，通信双方构通联络，然后将开关拨到加密状态，即可进行加密通信。安装示意图如下图所示。

    四、XX--26型倒频解密器

XX-26型倒频解密器是专门为调频附加信道-SCA广播收音机设计的解密器，它的工作原理和性能与XX-23型完全相同，只是没有加密功能和三个开关，钟频可由用户选定。

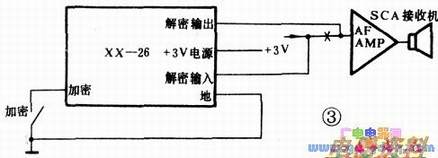

XX-26型解密器也采用了表面安装元器件，体积只有19.5×13×8mm，适用于SCA收音机解密，其安装接线如下图所示。

该解密器也是接在SCA接收机的音频放大器的输入端，电源电压为3V±10%，耗电为2.5mA。

加密控制端接加密开关，如果无须控制，则将加密控制线接地。
