瞬变电压抑制器(TVS)

瞬变抑制器是一种新颖保护器件，它能保护电路中的元器件免受瞬变电压的损害。

瞬变电压抑制器实际上是一种特殊的硅，所以也称为瞬变电压抑制二极管。它的工作原理与相似，特性和符号与齐纳二极管相同。与一般齐纳二极管不同的是器件有大面积的PN结，具有承受瞬间大的能力。另外，它是雪崩型二极管，有快速的（可达1×10-12秒），在雪崩时具有极低的动态及很低的箝位电压（如箝位电压为7V）。

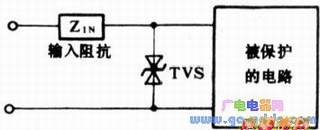

TVS并联在要保护的电路上，如图所示。当有瞬变电压发生时，TVS快速响应（），耗散很大的瞬变电流（浪涌电流）．使电路箝位于低电压而得到保护。

额定功耗是TVS的主要参数，有300W、500w、1500W等（其外形与一般二极管相同，也有贴片式封装），额定功耗大的制成模块(7.5kW～90kW)。选择TVS的箝位电压应小于能引起电路器件损坏的电压。
