液晶彩电与液晶彩显电路结构的不同之处

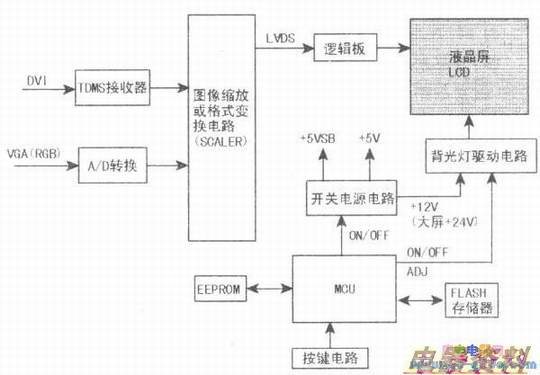

　　结构上讲，液晶彩显可认为是液晶彩电的简化版，即没有高中频信号处理电路、伴音通道及去隔行处理等电路，其电路结构如下图所示。
　　
　　在实际电路中，部分小屏幕液晶彩电，尤其是拼装机（或山寨机），其主板就是在液晶彩显的主板上增加了上述电路而成。市售的一款通用型液晶彩显主板其CPU型号为RTD2120L，图像缩放处理芯片为RTD2033V。一款小屏幕液晶彩电的主板，其CPU与图像缩放处理芯片与液晶彩显主板相同，仅增加了高频器、中频放大、伴音、AV切换等电路。
　　
　　值得一提的是，用于液晶彩显的液晶屏与用于液晶彩电的液晶屏有所不同，前者所用屏一般称为PC屏，主要用于显示静止的图形和字符，且是近距离观看，其亮度、、可视角及色彩要相对差一些；后者所用屏一般称作AV屏，多项性能参数均优于PC屏，尤其是可视角与。
　　
　　由于AV屏的成本高于PC屏，因此在部分小屏幕液晶彩电中，有用PC屏冒充AV屏的情况出现，选购时可从彩色是否鲜艳，可视角是否较宽，快速运动图像有无拖尾现象来辨别。
