复合距离继电器

　在高频保护中，南瑞公司902系列保护采用复合距离作为高频方向元件。复合距离继电器由两部分组成，一部分是第一节讲述的工频变化量距离继电器，另一部分是四边形距离继电器。因此称作复合距离继电器。

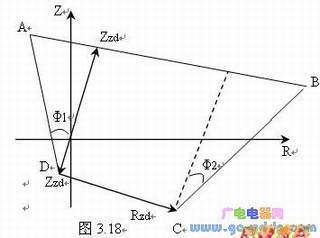

　四边形距离继电器动作特征如图3.18，Zzd=1.5ZL, Zx=0.05Zzd, Zzd角78°，Φ1=Φ2=30°，Rzd⊥Zzd。只需要整定Rzd和Zzd，四边形的区间大小就可以确定下来了。

　为了防止在双下线路故障出现距离保护超越现象，AB边不与R轴平行，而是向下倾斜10°~15°，为了防止出口经过渡接地也能可靠动作，CD边也要向下倾斜，Rzd由过渡有可能的最大值决定，为了保证经过渡电抗接地也能可靠动作，取Φ1=Φ2=30°得到A、B两点。

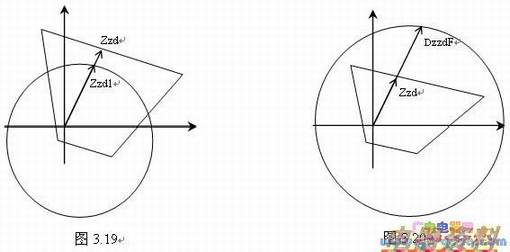

　工频变化量的整定值分两个，一个是在后备保护中的距离I段Zzd1，它与四边形距离继电器共同构成快速独立跳闸元件，即△Z，动作时间小于10 ms。必须注意理解的是△Z也是复合距离继电器，而不仅仅是工频变化量距离继电器。△Z的动作特征区间如图3.19。第二个是以超范围整定到对端的工频变化量阻抗保护DzzdF，它与四边形距离继电器构成高

　频距离保护Z++的方向元件。它的动作区间如图3.20。

　这里看到Z++的动作区间就是四边形距离继电器，似乎工频变化量距离没有用处，其实由于四边形是固定的，在反方向和区外故障时候工频变化量是一个远离四边形的上抛圆，与四边形无交集，也就没有动作区，所以能很好的防止非故障区故障时候高频正方向元件的误动。
